Монтаж медной котельной

Революция в отоплении уже началась: монтаж медной котельной — это не модный тренд, а рациональная инвестиция в вечное тепло и реальную экономию. Медные трубы и теплообменники задают новый стандарт надежности и эффективности: высокая теплопроводность, устойчивость к коррозии и долговечность делают медь идеальным материалом для современных инженерных решений, где важны стабильность работы и минимальные эксплуатационные расходы.

Переход на медную инфраструктуру котельной снижает потери тепла, уменьшает расход топлива и сокращает частоту ремонтов. В результате вы получаете тихую, стабильную систему с предсказуемыми затратами на обслуживание и заметно более быстрым возвратом инвестиций по сравнению с традиционными материалами. Дополнительно медные изделия сохраняют свою стоимость и повышают инвестиционную привлекательность объекта недвижимости.

В этой статье мы разберем ключевые преимущества монтажа медной котельной, экономические расчеты окупаемости и практические рекомендации по проектированию и установке. Если ваша цель — надежное отопление на десятилетия и реальная экономия сегодня и завтра, медная котельная становится очевидным выбором.

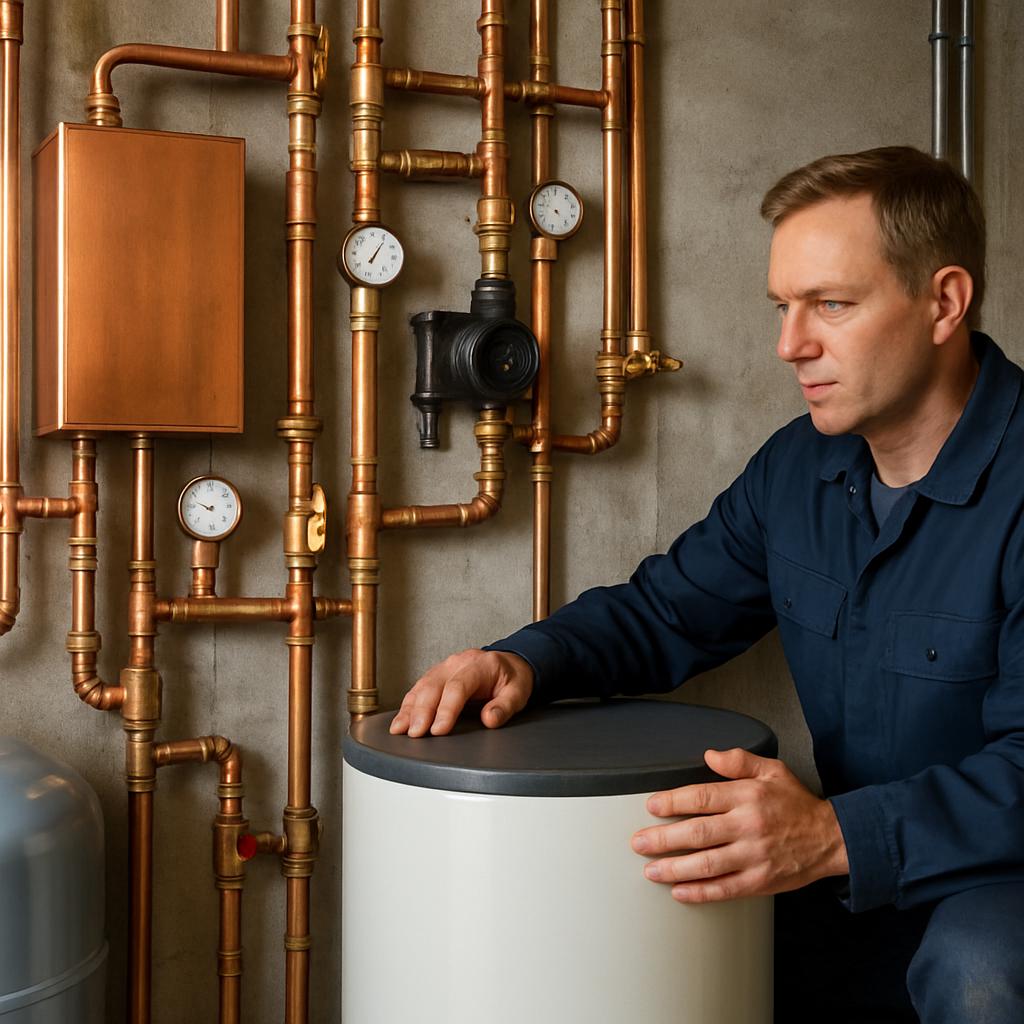

Почему медь — стратегический материал для отопления: преимущества монтажа медной котельной

Медь в отоплении заметна не по моде, а по сути. Она сочетает физические свойства и эксплуатационные качества, которые снижают потери тепла, упрощают монтаж и уменьшают затраты на обслуживание. Это не романтика инженерии, а конкретные преимущества для дома или предприятия.

Ключевые достоинства меди можно перечислить коротко, чтобы не терять фокус:

• Высокая теплопроводность — меди требуется меньше материала и площади теплообмена, чтобы передать то же количество тепла.
• Естественная коррозионная стойкость в большинстве систем отопления, включая жесткую воду при правильной подготовке среды.
• Длительный срок службы при корректной установке и качестве воды, благодаря чему капитальные вложения окупаются временем.
• Удобство производства и монтажа — гибкость, пайка и бразирование дают прочные и герметичные соединения.
• Полная пригодность к переработке и экологическая безопасность: медь собирается и вторично используется без потери свойств.

Ниже — таблица, где сопоставлены важнейшие параметры меди, стали и полимерных труб (PEX). Цифры носят ориентировочный характер, чтобы показать порядок величин и практические различия.

Параметр	Медь	Углеродистая сталь	PEX (сшитый полиэтилен)
Теплопроводность, Вт/(м·K)	порядка 380–400	порядка 45–60	менее 0.5
Ожидаемый срок службы при правильной эксплуатации	40–70 лет	20–40 лет (зависит от коррозии)	25–50 лет (зависит от температуры и ОВ)
Сопротивляемость коррозии в пресной воде	высокая (пассивация)	средняя/низкая без защиты	высокая
Методы соединения	пайка, бразирование, пресс	сварка, фланцы, резьба	прессы, фитинги
Возможность вторичной переработки	100% (высокая ценность)	высокая	ограниченная

Теплопроводность — не красивая цифра для инженеров, а реальная экономия топлива. Благодаря высокой теплопроводности меди поверхность теплообменника или трубы эффективнее отдает тепло в теплоноситель и дальше в помещение. Это позволяет уменьшить толщину стенок и габариты устройств, одновременно сохранив или повысив эффективность системы.

Монтаж медной котельной выгоден и на уровне обслуживания. Паянные и бразированные соединения при правильной технологии обеспечивают минимальные риски протечек и длительную герметичность. При необходимости ремонта отдельные участки легко демонтируются, а замена модуля не влечет за собой глобальных работ по всей системе.

Экономика владения складывается из первоначальных затрат, эксплуатационных расходов и остаточной стоимости материалов. Медь дороже на стадии закупки, но выигрывает по сумме: меньшие потери тепла, сниженное энергопотребление и высокая перепродажная/вторичная ценность металла. В случаях долгосрочных проектов и объектов с требованием к надежности медная котельная оказывается рациональным выбором.

Наконец, медь даёт проектировщику гибкость. Она совместима с различными источниками тепла — от газовых и твердотопливных котлов до тепловых насосов и солнечных коллекторов. Это делает медную котельную «защищённой» инвестицией: система легко адаптируется под новые технологии без полной замены магистралей.

Физические свойства меди, повышающие тепловую отдачу и скорость реагирования системы

Медные изделия в котле выигрывают не только за счёт высокой проводимости тепла. Ключевой параметр для быстрой реакции системы — тепловая диффузия, то есть скорость, с которой изменения температуры распространяются по металлу. У меди этот показатель оказывается на порядок выше, чем у сталей и на несколько порядков выше, чем у полимеров. На практике это означает: при подаче горячего теплоносителя медные стенки теплообменника почти мгновенно передают энергию дальше в систему, сокращая время прогрева и уменьшая разброс температур в контурах.

Ещё один важный фактор — соотношение проводимости и теплоёмкости. У меди теплоёмкость на единицу массы умеренная, но плотность высокая. В сумме это даёт достаточно эффективную «рабочую массу»: поверхность нагревается быстро и отдает тепло стабильно, без больших инерционных задержек. Благодаря этому котёл на медных теплообменниках легче подстраивается под ступенчатую или модулируемую работу горелки, а автоматика чувствует и компенсирует отклонения быстрее.

Тонкая стенка и малая толщина межсоединений уменьшают суммарное термическое сопротивление. Пайка и бразирование создают практически монолитные контакты с низким контактным сопротивлением; в отличие от резьбовых или фланцевых соединений, в местах перехода медь почти не ограничивает поток тепла. В результате падение температуры на переходных участках минимально, а общий КПД теплообменника повышается без необходимости увеличивать его габариты.

Параметр	Медь	Сталь (углеродистая)	PEX
Плотность, кг/м³	≈ 8960	≈ 7850	≈ 920
Удельная теплоёмкость, Дж/(кг·K)	≈ 385	≈ 470	≈ 1800–2000
Тепловая диффузия, м²/с	≈ 1.1·10⁻⁴	≈ 1.4·10⁻⁵	≈ 2·10⁻⁷

Практические следствия этих свойств кратко перечислю:

• быстрый прогрев помещения и бойлера при запуске;
• меньшая инерция системы, что снижает перерасход топлива при циклической работе;
• возможность проектировать компактные теплообменники с высокой удельной мощностью;
• более стабильная работа автоматики и точная поддержка заданной температуры.

Наконец, конструктивные возможности меди открывают оптимизации гидравлики и поверхности теплообмена. Тонкостенные медные каналы и микроканальные пластины увеличивают площадь контакта с жидкостью без серьёзного добавления массы. Это особенно полезно в гибридных системах с тепловыми насосами и рекуператорами, где важна быстрая рекалибровка режима при смене источника тепла.

Устойчивость к коррозии и долговечность в реальных эксплуатационных условиях

В реальных условиях эксплуатации устойчивость медной котельной определяется не только физическими свойствами металла, но и тем, как система спроектирована и обслуживается. Жёсткая вода, периодические отключения, взвешенные частицы в циркуляции и электрические потоки — всё это факторы, которые при неправильном подходе способны ускорить изнашивание любых материалов, включая медь. При правильной технологии эти риски сводятся к минимуму, и срок службы оборудования остаётся максимально высоким.

Коррозионные механизмы, которые важно учитывать для медных элементов, несколько отличаются от тех, что действуют в стальных системах. Наиболее вероятны локализованные поражения при наличии агрессивных анионов, эрозионная коррозия при высокой скорости потока и повреждения в местах контакта с нелюбимыми сплавами. Критично избегать прямого электрического контакта с алюминием и некоторыми видами оцинковки: при образовании гальванической пары медь быстро оказывается в роли катода, а более активный металл разрушается.

Контроль качества теплоносителя — ключ к долговечности. Практические меры включают поддержание нейтрально-слабощелочной реакции, удаление растворённого кислорода, ограничение содержания агрессивных солей и фильтрацию механических примесей. В закрытых контурах применяют кислородсвязывающие реагенты и инактивирующие плёнкообразующие присадки, совместимые с медью. Регулярный химический анализ воды помогает вовремя увидеть отклонения и скорректировать программу обслуживания.

Правильная конструкция и монтаж уменьшают нагрузку на медные узлы. Рекомендуется проектировать гидравлику с умеренной скоростью потока — обычно не превышающей 1,5–2 м/с в магистралях отопления — и с плавными переходами, чтобы исключить кавитацию и местную эрозию. Места соединения с другими металлами следует изолировать диэлектрическими вставками или компенсаторами, а систему заземлять для исключения протекания блуждающих токов.

План инспекций и мониторинга продлевает ресурс котельной. Включите в регламент визуальный осмотр пайки и фланцев, периодическую проверку давления и утечек, контроль состава теплоносителя и выборочную толщинометрию стенок теплообменников. При появлении подозрительных локальных дефектов целесообразна эндоскопия внутренних полостей и своевременная замена проблемных участков; это дешевле и безопаснее, чем аварийный демонтаж.

• Немедленно изолируйте медные элементы от несовместимых металлов.
• Ведите журнал химанализа теплоносителя и реагируйте на отклонения.
• Прогрессирующие вибрации и шумы сигнализируют о гидроударах — устраните их до появления повреждений.
• Планируйте выборочную толщинометрию каждые несколько лет на критичных узлах.
• При демонтаже сохраняйте и маркируйте медные детали: металл сохраняет вторичную стоимость.

В итоге долговечность медной котельной в значительной степени зависит от системного подхода. Соблюдение химии теплоносителя, грамотная гидравлика, электрическая защита и регулярная диагностика превращают медные конструкции из дорогостоящей покупки в надёжный актив с предсказуемыми эксплуатационными затратами.

Экономика проекта: как монтаж медной котельной превращается в инвестицию

Считать экономику проекта только по начальной цене ошибочно. Правильный подход — оценивать суммарные расходы за жизненный цикл системы: первичные вложения, регулярные траты на энергию и обслуживание, вероятные капитальные ремонты и остаточную стоимость. Такой взгляд превращает монтаж медной котельной из «дорогой покупки» в инструмент планирования доходности и управления рисками.

На что в первую очередь обратить внимание при расчёте окупаемости:

• экономия топлива и электричества за счёт меньших теплопотерь и более эффективной передачи тепла;
• редкость и стоимость плановых сервисов и аварийных ремонтов;
• срок службы ключевых узлов и вероятность их замены в течение рассматриваемого периода;
• остаточная стоимость меди при утилизации или демонтаже;
• возможность интеграции с возобновляемыми источниками и повышение гибкости при модернизации.

Ниже приведён упрощённый пример сравнения суммарных расходов за 20 лет для двух альтернатив. Цель — показать порядок величин и взаимосвязь статей затрат, а не дать денежный вердикт для конкретного объекта.

Статья затрат	Медная котельная, ₽	Стальная котельная, ₽	Разница, ₽
Первичные инвестиции	250 000	+100 000
Годовые расходы на топливо (×20)	1 800 000	2 040 000	−240 000
Годовое обслуживание (×20)	120 000	360 000	−240 000
Капремонты/замены за 20 лет	20 000	80 000	−60 000
Остаточная стоимость	−60 000	−10 000	−50 000
Итого за 20 лет	2 230 000	2 720 000	−490 000

Из таблицы видно, что первоначально более дорогая медная система может вернуть разницу за счёт меньших ежегодных расходов и более высокой остаточной стоимости. В примере дополнительная инвестиция в 100 000 ₽ окупается примерно за 4–5 лет при годовой чистой экономии около 24 000 ₽. После этого экономия идёт «чистыми» в пользу владельца.

При подготовке реального расчёта учтите чувствительность результата к ключевым параметрам: цене топлива, частоте и стоимости ремонтов, ставке дисконтирования. Сделайте несколько сценариев — консервативный, базовый и оптимистичный — чтобы увидеть диапазон возможной отдачи.

Практические шаги для снижения инвестиционных рисков и ускорения окупаемости:

• закажите детальный расчёт теплопотерь и подбор мощности у проектировщика;
• проверьте совместимость автоматики для экономичного модулирования работы котла;
• запросите у подрядчика смету «без скрытых работ» и план гарантийного обслуживания;
• оцените варианты финансирования: рассрочка, налоговые вычеты или специальные программы энергоэффективности;
• фиксируйте параметры теплоносителя и регламент ТО, это минимизирует непредвиденные затраты.

В экономическом смысле медная котельная — не просто более дорогой элемент проекта. Это инструмент, который при грамотном проектировании и обслуживании сокращает эксплуатационные расходы, уменьшает риск дорогостоящих простоев и даёт дополнительную ценность недвижимости. Если вы планируете инвестировать в долгосрочную надёжность, начните с корректного расчёта жизненного цикла и выбора подрядчика, готового подтвердить свои расчёты документально.

Снижение энергозатрат и влияние на коммунальные платежи

Перевод технических преимуществ меди в реальную экономию на платежах требует системного подхода. Сам по себе материал ничего не сэкономит, если гидравлика, автоматика и режимы работы оставлены как есть. На практике выигрыш достигается за счёт снижения тепловых потерь, повышения точности регулирования и уменьшения энергозатрат на циркуляцию при разумной настройке всей котельной.

Конкретные меры, которые дают заметный эффект по коммунальным счетам:

• внедрение погодозависимого управления и модуляции котла — поддержание оптимального графика температуры снижает перерасход в переходные периоды;
• переход на частотно-регулируемые насосы и корректный подбор сечения труб — плавная подача теплоносителя сокращает потребление электроэнергии и снижает гидравлические потери;
• качественная теплоизоляция медных магистралей — исключает рассеяние тепла по трассам и уменьшает необходимость компенсирующих расходов;
• балансировка контуров и установка термостатических клапанов — каждая зона получает нужное количество тепла, повышается комфорт и уходит переплата за перегрев;
• регулярный контроль качества теплоносителя — уменьшение отложений повышает коэффициент теплопередачи и удерживает расход топлива на низком уровне.

Для многоквартирных домов и коммерческих объектов важен ещё один эффект: точное учётное оборудование и прозрачная система распределения расходов. Когда медная котельная работает стабильно и с малым разбросом температур, показания счётчиков становятся более предсказуемыми. Это упрощает расчёт долей и снижает количество спорных начислений между жильцами или арендаторами.

Стоит обратить внимание и на структурные факторы коммунальных платежей. В регионах с тарифами, где учитываются пиковые нагрузки, уменьшение максимального потребления в часы пика уменьшает не только суммарное потребление энергии, но и сопутствующие надбавки. Кроме того, меньшая потребность в аварийных ремонтах и замене узлов снижает резервные фонды и статьи обслуживания, которые часто перекладываются в итоговые тарифы.

Заключительный практический совет: прежде чем менять магистрали или оборудование, закажите моделирование теплового режима с реальными погодными и эксплуатационными данными. Оно покажет, какие из перечисленных мер принесут наибольшую экономию именно в вашем случае. Инвестиции в проект и грамотную настройку обычно окупаются быстрее, чем простая замена материалов без системной оптимизации.

Методика расчёта срока окупаемости и примерные цифры

Методика расчёта срока окупаемости проста по смыслу, но требует дисциплины в данных. Сначала фиксируем все статьи дополнительных вложений и затем — реальные годовые экономии: экономия топлива, снижение расходов на обслуживание, сокращение простоев и возможная остаточная стоимость. На этой базе считаем простую и дисконтированную окупаемость, а также NPV и IRR для полноты картины.

Алгоритм расчёта в пять шагов:

• Определить дополнительную инвестицию: стоимость материалов, работ и пусконаладки, относящуюся именно к переходу на медную котельную.
• Собрать годовые экономии по статьям (топливо, сервис, электроэнергия, иные операционные расходы) и суммировать их в годовой чистый финансовый эффект.
• Посчитать простой срок окупаемости: дополнительная инвестиция ÷ годовая экономия.
• Оценить дисконтированный срок окупаемости: дисконтировать будущие годовые экономии по выбранной ставке и аккумулировать до покрытия вложений.
• Вычислить NPV за выбранный период и, при необходимости, IRR для оценки чувствительности к ставке дисконтирования.

Формулы, которые пригодятся:

• Простой срок окупаемости = I / S, где I — доп. инвестиция, S — годовая экономия.
• PV (год n) = S / (1 + r)^n, где r — ставка дисконтирования.
• NPV = Σ PV(n) за n=1..N − I.

Небольшой числовой пример, чтобы увидеть метод в действии. Дополнительные вложения составляют 180 000 ₽. Ожидаемая годовая экономия: 36 000 ₽ на топливе и 9 000 ₽ на обслуживании, итого 45 000 ₽ в год. Ставка дисконтирования принимается равной 7 %.

Год	Номинальная годовая экономия, ₽	Дисконт-фактор (1,07^n)	Дисконтированная экономия, ₽	Накопленная дисконтированная экономия, ₽
45 000	1,07	42 056	42 056
2	45 000	1,1449	39 315	81 371
3	45 000	1,2250	36 734	118 105
4	45 000	1,3108	34 353	152 458
5	45 000	1,4026	32 089	184 547

Из таблицы видно: простой срок окупаемости равен 180 000 ÷ 45 000 = 4,0 года. При дисконтировании по 7 % вложение окупится между четвертым и пятым годом. NPV при горизонте 20 лет можно оценить через формулу аннуитета: PV = 45 000 × (1 − (1 + r)⁻²⁰) / r ≈ 476 730 ₽, следовательно NPV ≈ 476 730 − 180 000 = 296 730 ₽. Положительное NPV подтверждает инвестиционную привлекательность при заданных допущениях.

Практические замечания, которые сокращают риск ошибочных выводов:

• Берите консервативные оценки годовой экономии и моделируйте несколько сценариев: пессимистичный, ожидаемый и оптимистичный.
• Не забывайте учитывать остаточную стоимость медных элементов и возможные налоговые льготы или субсидии.
• Проводите чувствительный анализ по цене топлива и по ставке дисконтирования; в регионах с высокой волатильностью топлива это ключевой фактор.
• Включайте в расчёт расходы на мониторинг и профилактику: экономия сработает только при грамотной эксплуатации.

Технология монтажа медной котельной: пошаговый маршрут работ

Первый этап работ — подготовка площадки и точная разметка. Освободите место, обеспечьте доступ к существующим магистралям и коммуникациям, проложите временные маршруты для инструмента и материалов. На стенах и полу наносится окончательная схема трасс и мест установки котла, бойлера, расширительного бака и фильтров. Разметка должна учитывать не только габариты оборудования, но и удобство обслуживания: доступ к запорной арматуре и сервисным патрубкам должен быть свободным.

Дальше следует монтаж базовых опор и креплений. Фундамент или прочная платформа выравниваются по горизонтали, крепления привариваются или анкерятся с учётом антикоррозионной обработки. На этом этапе устанавливаются виброопоры под насосы и демпферы шумовых нагрузок. Правильная жёсткость опор снижает передачу вибраций на конструкцию здания и продлевает срок службы сопряжённых узлов.

1. Разводка магистралей по разметке: сначала прокладываются горячий и обратный коллекторы, затем подводящие контуры к радиаторам и потребителям.
2. Сборка узлов из медных труб с применением бразирования или пресс-фитингов в зависимости от доступа и требований проекта.
3. Установка арматуры: запорные вентили, обратные клапаны, фильтры и предохранительные устройства на каждом ответвлении.
4. Монтаж расширительного бака, группы безопасности и воздухоотводчиков. Обеспечьте возможность полной промывки и слива системы.
5. Теплоизоляция магистралей и проверка креплений на термическое расширение: компенсаторы и хомуты должны оставлять зазор для линейного удлинения.
6. Промывка, заполнение, продувка и гидравлические испытания. Давление испытания выбирается исходя из расчётного рабочего давления и нормативов.
7. Пусконаладочные работы: балансировка контуров, настройка автоматики и тестирование аварийных сценариев.

Особое внимание уделите соединениям. В местах скрытой прокладки применяйте бразирование с серебряными припоями для обеспечения высокой прочности и устойчивости к циклическим температурам. Там, где возможен быстрый доступ и замена, удобнее использовать пресс- или обжимные фитинги. Везде, где медные части контактируют с другими металлами, ставьте диэлектрические вставки или изоляционные прокладки. Это предотвратит гальваническую коррозию и продлит срок службы магистралей.

Контроль качества выполняется по чек-листу: сверка маркировки деталей, проверка геометрии трасс, инспекция всех паек и прессов, измерение сопротивления изоляции и отсутствие блуждающих токов. Гидравлические испытания проводят гидростатикой с коэффициентом, установленным проектной документацией; обычно это 1.3–1.5 от рабочего давления. Все дефекты устраняют до начала теплоизоляции и покраски стен котельной.

Параметр	Рекомендуемое значение	Комментарий
Минимальное пространство перед котлом	0.8–1.0 м	Обеспечивает доступ для ремонта горелки и обслуживания фланцев
Уклон обратного слива	≥ 5 мм/м	Позволяет полностью слить систему при обслуживании
Скорость теплоносителя в магистрали	0.6–1.8 м/с	Оптимум для уменьшения эрозии и потерь давления
Коэффициент испытательного давления	1.3–1.5×рабочего	Устанавливает запас прочности перед эксплуатацией

Завершающий этап — приемо-сдаточные процедуры и документирование. Оформите акты контроля сварки и паек, результаты гидростатики, протоколы химанализа заполнения, схемы с номерами всех запорных устройств. При пуске составьте регламент обслуживания для первой зимы: интенсивный контроль качества воды, повторная балансировка контуров после прогрева и проверка настроек автоматики. Это убережёт систему от типичных ошибок и даст заказчику ясный план эксплуатации.

Подготовка площадки, подбор материалов и трубопроводов

Особенности пайки, сварки и герметизации медных соединений

Работа с медными соединениями требует точности и уважения к материалу. Медь быстро рассеивает тепло, поэтому методы присоединения должны учитывать тепловые потери и обеспечить равномерный прогрев зоны контакта. Важнейшая задача мастера — добиться хорошей смачиваемости припоя или присадочного металла по поверхности, а для этого нужна правильная подготовка и подходящая технология нагрева.

Подготовка поверхности начинается с удаления окислов, масел и других загрязнений. Шлифовка тонкой наждачной бумагой или стальной ватой, последующая обезжиривающая обработка и, при необходимости, травление специальным составом дают однородную, чистую поверхность. Только после этого следует наносить флюс или выбирать технологию, допускающую работу без флюса в конкретной связке материалов.

• Капиллярный зазор. Для капиллярного заполнения обычно нужна минимальная ширина стыка; ориентировочно это 0.03–0.2 мм. Слишком большой зазор ухудшает затекание припоя, слишком малый мешает равномерному распределению. Проектная подгонка деталей решает этот вопрос заранее.
• Выбор флюса. Для мягкой пайки применяют органические флюсы или безцинковые пасты, для твердых пайок чаще используют буры и фторсодержащие составы. Остатки активных флюсов необходимо удалять, поскольку они могут вызывать локальную коррозию.
• Метод нагрева. Газовая горелка удобна для полевых работ, индукция дает быстрый и контролируемый прогрев в серийном производстве, печь пригодна для массовой пайки узлов одинаковой конструкции.

Сварка меди и её сплавов принципиально отличается от пайки. Сварный шов предполагает локальное расплавление основного металла, значит требуется более мощный источник тепла и тщательная подготовка. TIG-сварка (аргонная) подходит для медных деталей средней толщины, но требует опытного сварщика и обеспечения высокой скорости подачи защитного газа, чтобы избежать окисления жидкого металла.

При выборе между пайкой и сваркой учитывайте назначение узла. Тонкостенные трубки и теплообменные пластины лучше соединять методом капиллярной пайки или бразирования, потому что при этом меньше деформаций. Конструкции с большой толщиной стенки и высоким механическим напряжением чаще поддаются сварке, при условии правильной термической обработки зоны шва, чтобы минимизировать эффект отжига и потерю прочности.

Метод	Температурный диапазон	Подходит для	Преимущество
Мягкая пайка	ниже 450 °C	тонкие трубки, электроника, сантехника	низкая термонагрузка, простота
Бразирование	≈ 600–800 °C	теплообменники, ответственные узлы	высокая прочность шва и герметичность
Сварка (TIG/MIG)	до плавления меди	толстостенные детали, силовые соединения	максимальная механическая прочность

Герметизация готового соединения — не только о том, чтобы «не текло». В местах с контактами разнородных металлов лучше применять диэлектрическую изоляцию и компенсаторы, чтобы исключить электрохимическое разрушение. Для резьбовых стыков в санитарных системах применяют разрешённые сантехнические ленты или анаэробные герметики, одобренные для питьевой воды. На открытых паяных швах рекомендуется удалять остатки флюса и наносить пассивирующее покрытие, если проект это допускает.

Контроль качества включает визуальную оценку, гидростатическое испытание под давлением и при необходимости неразрушающие методы. Неразрушающие испытания (жидкий краситель, ультразвук, рентген) применяют к критичным узлам, где допуск на дефекты минимален. Претензии к шву обычно касаются неоднородного заполнения, остатков флюса и механических трещин, поэтому система контроля должна это выявлять до ввода в эксплуатацию.

Безопасность работ требует организации приточно-вытяжной вентиляции, использования респиратора при активных флюсах и защитной одежды. При бразировании в закрытых помещениях возможен дым от припоя и флюса, а при сварке возникает интенсивное УФ-излучение — очки и щит обязательны. Небольшое внимание к технике безопасности экономит время и деньги в эксплуатации.

Проектирование и интеграция: монтаж медной котельной в составе современной системы

Проектирование медной котельной нужно начинать с точного определения границ взаимодействия — какие узлы будут управляться централизованно, а какие останутся локальными. Четко обозначьте точки врезки в существующую инженерную сеть, предусмотрите места для быстрого демонтажа модулей и распределите функции по зонам ответственности: генерация тепла, аккумулирование, первичная гидравлика и вторичные контуры с учётом требований к обслуживанию.

При планировании гидравлики разумно заложить гидравлический разделитель между генератором и потребителями. Это упрощает балансировку, позволяет подбирать насосы под реальные нагрузки и снижает риск взаимного влияния режимов работы разных источников тепла. Важный практический нюанс — обеспечить доступ к компенсаторам и местам установки термозапорной арматуры, чтобы при эксплуатации не приходилось резать магистрали или перекладывать утепление.

Система управления должна быть модульной и иметь чёткие интерфейсы обмена данными. Реализация логики управления в виде отдельных блоков — генерация, буфер, загрузка контуров, аварийная защита — упрощает отладку и дальнейшую модернизацию. Обратитесь к протоколам с открытым стеком для передачи данных на верхний уровень мониторинга, это избавит от привязки к конкретному поставщику автоматики.

Точки измерения и контроля определяйте по принципу «минимум необходимых данных для надёжного управления». Как правило это датчики температуры на подаче и обратном трубопроводе, датчик наружной температуры, манометры на входе и выходе котла, а также детекторы утечек в помещении котельной. Наличие регистратора событий и логов позволяет восстановить последовательность критических ситуаций и ускоряет сервисное вмешательство.

Интеграция с дополнительными источниками энергии требует заранее согласованной схемы приоритетов. При добавлении теплового насоса или солнечных коллекторов решите, будет ли буферный накопитель выступать центром координации, или управление будет осуществляться по тарифам и прогнозам погоды. Важно прописать сценарии переключения режимов: принцип «источник с наивысшей эффективностью в текущих условиях» работает лучше, если задокументирован и отлажен на тестовой стадии.

Комиссионные работы делят на этапы: проверка механики и крепления, гидростатика, проверка на герметичность при тепловом расширении, настройка автоматики в реальных условиях и обучение персонала. Каждый этап фиксируется протоколом с измерениями и подписями ответственных. Такой подход снижает риск спорных ситуаций и ускоряет ввод в эксплуатацию.

Документация по проекту должна включать схемы «как смонтировано» с обозначением всех запорных и регулирующих органов, листы спецификаций по материалам и уплотнениям, а также регламент обслуживания на первый сезон. Не экономьте на маркировке: пронумерованные трубы и вентели облегчают диагностику и сокращают время простоя при ремонте.

Элемент интеграции	Требование	Практическая заметка
Гидравлический разделитель	Доступ для промывки и установки термометров	Рекомендуется иметь спускные краны и фланцы для демонтажа
Буферный бак	Изоляция и измерение уровня	Монтаж датчиков верхнего и нижнего уровней для гибкой логики
Автоматика	Резервный канал связи и локальный интерфейс	Панель с аварийными сигналами и возможностью ручного управления
Электрическая защита	Заземление и контроль блуждающих токов	Изоляция контактных мест с неодноимёнными металлами

Проектируйте с прицелом на будущее: оставьте ниши и трассы для дополнительных модулей, укажите места под резервные насосы и закладывайте достаточные электрические запасы. Так вы получите котельную, которую можно будет наращивать без сноса существующей магистрали.

Согласование гидравлики, расширительных мембран и контуров отопления

Согласование гидравлики, расширительных мембран и контуров — это не технический ритуал, а набор решений, которые гарантируют стабильную работу котельной и предсказуемые расходы. Главная цель — выровнять расход и давление так, чтобы каждый контур получал свою долю тепла, а расширительный бак работал в зоне, где мембрана защищает систему от давления и коррозии. Небольшие просчёты здесь быстро проявляются в виде частых подпиток, срабатываний предохранительного клапана и нестабильной работы автоматики.

Практика согласования начинается с нормировки тепловой мощности и расчёта расхода. Для перевода мощности P в объёмный расход Q удобно использовать шаблонную формулу:

Q (м³/ч) = P (кВт) / (ΔT (°C) × 0,86)

Например, для котла 30 кВт и выбранного перепада температуры ΔT = 20 °C расход составит примерно 1,74 м³/ч. Это значение служит отправной точкой для подбора насоса, определения скоростей в магистралях и выбора арматуры. Важный практический шаг: закрепите ΔT проектно и не меняйте его «на ходу», иначе гидравлика перестанет соответствовать расчетам.

• Подбор циркулятора. Исходите из требуемого расхода и суммарного напора, учитывая реальные сопротивления теплообменника, фильтров и арматуры.
• Дифференциальное регулирование. На распределительных коллекторах устанавливают регуляторы перепада давления или частотно‑регулируемые насосы, чтобы потоки оставались стабильными при смене нагрузки.
• Балансировка контуров. Начинают с грубой настройки расхода на коллекторе, затем измеряют фактические потоки и точечно корректируют балансировочными клапанами или встроенными расходомерами.

Расширительный бак — элемент, которому уделяют слишком мало внимания до первого сбоя. Правильный объём бака выбирают исходя из суммарного объёма теплоносителя и коэффициента температурного расширения воды. На практике удобно ориентироваться по типичной таблице соответствия объёма системы и рекомендуемого объёма мембранного бака. Таблица ниже — практическое руководство для типичных закрытых систем отопления.

Объём системы, л	Рекомендуемый объём бака, л
до 100	8–12
100–300	12–24
300–800	24–50
800–1500	50–80
1500–3000	80–150

Несколько практических правил по установке и настройке бака. Предзарядку мембраны задают равной статическому давлению системы при холодном заполнении. Для жилого дома с высотой стояка 8–10 метров это примерно 0,8–1,0 бар; предзарядку устанавливают чуть ниже давления подпитки, чтобы мембрана могла принять расширяющийся объём. Бака обязан стоять на подающем или обратном коллекторе в месте, удобном для проверки давления и слива. Регулярно, не реже раза в год, измеряйте давление в газовой камере мембраны и при необходимости корректируйте.

Гидравлическая развязка между генератором и вторичными контурами упрощает согласование. Наличие гидравлического разделителя или буферной ёмкости позволяет установить независимые насосы с разными режимами и минимизировать взаимное влияние контуров. При совпадениях диаметров и скоростей следите за тем, чтобы компенсаторы теплового расширения и опоры труб позволяли свободное перемещение магистралей — без этого соединения под нагрузкой быстро ослабнут.

• Мониторинг и настройка: на этапе пуска фиксируйте температуры и давления в ключевых точках, затем повторите замеры после первой недели работы в зимнем режиме.
• Воздухоудаление: предвидите автоматические и ручные воздухоотводчики на высоких точках и возле теплообменников; даже небольшие воздушные пробки меняют гидравлическую картину.
• Электрическая изоляция и заземление: чтобы избежать блуждающих токов и ускоренной коррозии, изолируйте переходы между разнородными металлами и обеспечьте корректное заземление котельного оборудования.

Вариантов много, но последовательность одна: рассчитайте расход, подберите бак, согласуйте насосы и контуры, затем отладьте баланс. Так система будет работать тихо, экономично и с минимальным числом вмешательств в течение многих лет.

Интеграция с автоматикой и системами удалённого мониторинга

Интеграция котельной на меди с автоматикой и удалённым мониторингом превращает набор труб и узлов в управляемый актив. Правильная архитектура строится слоями: полевой уровень с датчиками и исполнительными механизмами, локальный контроллер для первичной логики и фильтрации сигналов, шлюзы для перевода протоколов и облачная платформа для хранения, аналитики и визуализации. Такой подход снижает шум телеметрии, ускоряет принятие решений и упрощает масштабирование системы при добавлении новых источников тепла.

Ключевая задача — собрать достоверные исходные данные. Нужны не просто датчики температуры и давления, а выбранные по точности и месту установки приборы, которые дают информацию применимую для управления. Сигналы с теплообменника, с обратного коллектора и с верхней/нижней точек буферной ёмкости важнее, чем показания в отдалённых радиаторах. Исполнительные элементы — насосы с частотными приводами, рассчитанные клапаны и электрические запорные устройства — должны иметь встроенные датчики состояния для контроля вращения, тока и пропускной способности.

Датчик	Назначение	Типичное место установки	Рекомендуемая погрешность
Температура (RTD, PT100)	Контроль подачи/обратки и насосов	Подача котла, обратка после теплообменника	±0,1–0,3 °C
Расход (ультразвуковой или электромагнитный)	Измерение объёмного расхода и расчёт мощности	Главная магистраль, подвод к буферу	±1–3 %
Давление (пьезо/лазерный)	Мониторинг седловин и защиты от гидроударов	Перед и после насоса, на коллекторе	±0,1–0,5 бар
Уровень (ультразвук/пьезо)	Управление буфером и защитой от сухого хода	Буферный бак, расширительный бачок	±1–2 % от ёмкости
Проводимость / кислород	Контроль качества теплоносителя	Возвратный коллектор или байпас фильтра	Зависит от метода, в пределах допустимых норм

Передача данных требует гибкости. Внутри котельной целесообразно использовать RS‑485 с Modbus RTU для жёстких полевых связей и Ethernet с Modbus TCP или BACnet для интеграции с BMS. Для облачной телеметрии подходит MQTT или HTTPS‑API, они эффективны при мобильных каналах связи и позволяют организовать надёжную синхронизацию. Обязательно предусмотреть локальный буфер и логику работы при потере связи, чтобы система продолжала безопасно управлять котлом автономно.

Кибербезопасность — не опция, а требование. Используйте шифрование каналов, обновляемые сертификаты, аутентификацию устройств и сегментацию сети. Ограничьте права доступа, включите журналирование событий и периодическую проверку целостности прошивки. План по безопасному обновлению должен предусматривать откат к рабочей версии и тест на стенде перед массовым развёртыванием.

Удалённый мониторинг раскрывает больше, чем просто тревоги. На облачной платформе внедряют алгоритмы для раннего обнаружения деградации: рост потребления насоса при той же подаче, изменение ΔT на теплообменнике, учащение срабатываний предохранительных клапанов. Такие сигналы формируют задачи для техобслуживания с приоритетом и списком рекомендованных действий. В результате обслуживание становится плановым, а неожиданных простоев меньше.

Практические рекомендации для внедрения. Начинайте с пилота: один котёл, полный набор датчиков, ограниченное число пользователей. После подтверждения точности измерений и удобства интерфейса масштабируйте систему. Выбирайте оборудование с открытым API, это упростит интеграцию с учётной и аналитической частью здания. И, наконец, фиксируйте показатели эффективности: время реакции на аварии, снижение расхода топлива, число внеплановых ремонтов. Эти метрики дадут прозрачную экономику проекта и помогут принять решение о дальнейшем развертывании.

Сравнение материалов: монтаж медной котельной против стальных и полимерных систем

Выбор материала для магистралей котельной — это не спор металлоконструкторов, а ряд конкретных решений, от которых зависит удобство монтажа, долговечность и стоимость эксплуатации. Решать надо, исходя из ограничений площадки, качества воды, доступности сервисных бригад и планов на модернизацию через 5–10 лет. Нельзя опираться только на цену метра; важнее понять, какие риски и преимущества вы берёте в проекте.

Кратко о характерных отличиях, которые влияют на монтаж и эксплуатацию:

• Медь. Требует аккуратной техники соединений и иногда специальных подводов питания, зато оставляет меньше вопросов к балансировке и чаще позволяет сделать компактный теплообменник.
• Сталь. Подходит там, где нужны прочность и высокая температура; соединения более «плотные» в смысле механики, но монтаж может потребовать сварщиков и антикоррозионной защиты.
• Полимеры (PEX). Быстрый монтаж и гибкость трасс, минимальные тепловые потери на стыках, но чувствительность к длительному воздействию высоких температур и требование к аккуратной защите от механических повреждений.

Критерий	Медь	Сталь	Полимер (PEX)
Стоимость материала (ориентировочно)	выше средней	средняя	ниже средней
Сложность монтажа	высокая — требуется пайка/бразирование или пресс	средняя — сварка или резьбовые соединения	низкая — пресс‑фитинги, гибкая прокладка
Скорость установки	умеренная	умеренная	высокая
Ремонтопригодность на месте	высокая — локальная замена участков	средняя — требуется сварка/фланцы	высокая — простая замена контуров
Чувствительность к агрессивности теплоносителя	умеренная — при плохой химии возможны проблемы	высокая — требует защиты и контроля	низкая — стабильнее по химическим воздействиям
Возможности вторичной переработки	высокие	высокие	ограниченные
Вес и нагрузка на конструкцию	умеренный	высокий	низкий

Практические рекомендации для разных задач. Если в приоритете долгая служба котельной с минимальным количеством вмешательств и есть доступ к квалифицированным монтажникам, медные магистрали оправдают вложения. Сталь логична, когда важна механическая прочность или работа при повышенных температурах, а бюджет ограничен. Полимер лучше там, где важна скорость установки и гибкость трасс — например, в системах «тёплый пол» и при реставрации сложного интерьера.

В любом варианте начните с двух простых шагов: профессиональный анализ качества воды и гидравлический расчёт системы. Эти данные позволят исключить типичные ошибки в подборе материалов и сделать монтаж проще, быстрее и дешевле в эксплуатации.

Сравнительная прочность, теплопроводность и требования к обслуживанию

Механическая прочность труб и узлов определяет не только максимальное рабочее давление, но и то, как система реагирует на реальную эксплуатацию: циклы нагрева и охлаждения, вибрации насосов, гидроудары и монтажные допуски. Медные элементы демонстрируют хорошую пластичность и сопротивление усталостным трещинам в условиях переменных температур, при этом они хуже переносят абразивную эрозию в участках с высокими скоростями потока. Стальные магистрали выигрывают по предельной прочности и стойкости к механическим воздействиям, но требуют активной защиты от коррозии. Трубопроводы из полимеров прочностно уступают металлам, зато гибкость материала снижает число фитингов и тем самым уменьшает количество потенциальных мест протечек.

Теплопередача формирует архитектуру котельной. Высокая теплопроводность меди сокращает размеры теплообменников и уменьшает разницу температур между стенкой и теплоносителем, это обеспечивает быстрый отклик системы при изменении режимов. Низкая проводимость стали и тем более полимеров заставляет компенсировать потери увеличением площади теплообмена или объёма теплоносителя. Следует учитывать не только среднюю величину проводимости, но и локальные эффекты: резкие температурные градиенты увеличивают вероятность термических напряжений и, при плохой проектировке, зон перегрева.

Требования к обслуживанию отличаются по сути, а не только по частоте. Для медных магистралей критична поддержка химии теплоносителя, регулярная очистка фильтров и контроль мест пайки. Для стальных систем важна защита от электрохимической коррозии, периодическая проверка антикоррозионных покрытий и измерение толщины стенки в местах наибольших нагрузок. Полимерные контуры требуют защиты от ультрафиолета, контроля температуры на пиковых режимах и ограждения от механических повреждений, так как внешние порезы и трение сокращают ресурс значительно быстрее, чем естественное старение.

Метод соединения влияет на прочность и удобство обслуживания. Бразированные и паяные медные стыки дают высокую герметичность и малую термическую величину контакта, но при необходимости ремонта заплатные работы требуют навыка. Сварные соединения стали обеспечивают большую механическую стойкость, их легче восстановить на объекте с помощью сварки, однако восстановление антикоррозионного слоя усложняет работу. Пресс-фитинги и обжим на полимерах сокращают время монтажа и упрощают замену секций, но в местах с динамической нагрузкой стоит использовать фиксирующие элементы и контрольные зажимы.

Материал	Тип повреждений	Критичные узлы	Обязательные мероприятия	Рекомендуемый интервал контроля
Медь	локальная эрозия, кавитационные участки, коррозия при агрессивной химии	пайки и бразировки, участки с высокой скоростью потока	контроль химии теплоносителя, очистка сетчатых фильтров, визуальный осмотр швов	визуально 6–12 месяцев, химанализ 1 раз в год, контроль швов после первого сезона
Сталь	равномерная и контактная коррозия, локальная утрата стенки	фланцевые соединения, сварные швы, места контакта с водой	проверка защитных покрытий, измерение толщины стенки, контроль заземления	визуально 6–12 месяцев, толщинометрия 3–7 лет, антикоррозионное обслуживание по мере необходимости
Полимеры (PEX)	термическое старение, механические повреждения, деградация при УФ‑воздействии	гибкие участки, места ввода в строение, фитинги	защита от механических нагрузок, контроль температурных пиковой нагрузки, защита от света	визуально 1 раз в год, проверка фитингов и изоляции каждые 2–5 лет

Короткая практическая мысль вместо длинных рассуждений: при проектировании учитывайте не только материал, но и способ сборки, тип теплоносителя и требования к доступу для обслуживания. Хорошо продуманная стратегия контроля и простые профилактические мероприятия сокращают неплановые ремонты и делают любую из перечисленных систем надёжной надолго.

Экологические аспекты и возможности переработки компонентов

При проектировании котельной важно мыслить не только в терминах эффективности и надежности, но и в категориях утилизации. Уже на этапе выбора материалов стоит оценить, как элементы будут демонтироваться и куда отправятся по завершении срока службы. Это сокращает объем бытовых и промышленных отходов, упрощает логистику и снижает общие экологические риски объекта в долгосрочной перспективе.

Ключевое правило — минимизировать смешение разных материалов в одном узле. Чем проще разделить на металл, пластик, изоляцию и электронику, тем легче сортировать поток на приеме вторсырья и тем выше будет доля материалов, пригодных к переработке. Хорошая практика: маркировать крупные сборки (коллекторы, теплообменники, узлы автоматики) с указанием состава и рекомендованного способа демонтажа.

Ниже — компактная таблица по типичным компонентам котельной с оценкой пригодности к переработке и практическими рекомендациями по утилизации.

Компонент	Оценка переработки	Рекомендованное действие при утилизации	Примечание по экономии энергии
Медные трубы и теплообменники	высокая	сдать в пункт приема металлолома, отделить от уплотнителей	вторичная переработка снижает энергозатраты до примерно 80–85%
Латунные фитинги и вентили	высокая	отделить по сплаву, сдать в специализированный пункт	высокая рыночная ценность вторсырья
Стальные элементы (фланцы, опоры)	высокая	сдать в металлолом после удаления неметаллических покрытий	экономия при переработке около 60–70%
Полимерные трубы (PEX, ПП)	ограниченная	по возможности направлять в специальные программы переработки ПВХ/ПЭ; при отсутствии — энергосжигание на специализированных установках	механическая переработка затруднена из‑за сшивки
Теплоизоляция (минеральная вата, пеноизол)	переменная	минеральную вату сортировать и возвращать на производство; пенополимеры — в потоки специализированной переработки или утилизации	загрязненная вата теряет промышленную ценность
Электроника и датчики	требует разборки	сдать как электронные отходы на переработку; извлечь платы и металлы	ценные металлы и редкие элементы подлежат специализированной переработке

Помимо сортировки, имеет смысл закладывать конструктивные решения, облегчающие разборку: съемные крепления вместо сварки в нежилых участках, стандартные фланцы, доступные стыки и вынос точек контроля. Это снижает трудозатраты при демонтаже и повышает долю годного к переработке материала.

Наконец, стоит учитывать влияние выбора материалов на углеродный след объекта. Повторное использование металлов и их переработка в промышленных условиях существенно ниже по энергозатратам, чем производство из руды. Для полимерных изделий перспективны программы закрытого цикла и химической утилизации, но они пока менее распространены. План действий для владельца котельной: фиксировать состав и состояние демонтируемых узлов, сотрудничать с сертифицированными приемщиками и по возможности выбирать поставщиков, готовых забрать отработанное оборудование на переработку.

Нормативы, безопасность и сертификация при монтаже медной котельной

Правовое поле монтажа медной котельной складывается из нескольких независимых векторов: строительные и инженерные нормы, требования к энергобезопасности и к давлению, правила по охране труда и пожарной безопасности, а также процедуры подтверждения соответствия оборудования. Для владельца важно понимать не только, какие документы возможны по списку, но и как они действуют вместе: проектная документация задаёт рамки, а сертификация материалов и приёмочные испытания закрепляют ответственность подрядчика.

Особое внимание стоит уделить прослеживаемости материалов. Медные трубопроводы и теплообменники должны сопровождаться паспортами и протоколами испытаний от производителя. Эти документы подтверждают химический состав, механические свойства и допустимые рабочие параметры. Наличие маркировки партии на каждом крупном узле упрощает последующие проверки и утилизацию, если когда‑то потребуется демонтаж.

Техническая сертификация включает два уровня. Первый — подтверждение соответствия самого оборудования и сплавов требованиям действующих стандартов и регламентов, второй — контроль качества монтажа и испытаний на объекте. Важный элемент — протоколы гидравлических и герметичных испытаний, а также акты об отсутствии дефектов после прогрева и первой эксплуатационной нагрузки. Лучше заранее согласовать с проектной организацией перечень испытаний и критерии приёмки.

Работы с горячими процессами и системами под давлением требуют строгой организационной дисциплины. Перед проведением пайки и бразирования оформляют разрешение на проведение огневых работ, назначают наблюдение и организуют средства пожаротушения на площадке. Для операций с газовыми и электрическими источниками нужен план мероприятий по блокировкам и изоляции, а персонал должен иметь соответствующие допуски и записи о инструктаже.

• Профилактические мероприятия после монтажа: регистрация узлов в эксплуатационной документации и ведение журнала техобслуживания.
• Контроль со стороны третьих аккредитованных лабораторий при спорных результатах испытаний.
• Обновление сертификатов при смене теплоносителя или существенной модернизации контура.

Этап подтверждения соответствия	Что проверяют	Кто оформляет
Поставщик материалов	Паспортизация сплава, протоколы лабораторных испытаний	Производитель или уполномоченный поставщик
Монтаж и пусконаладка	Качество сборки, герметичность, соответствие проекту	Проектная организация совместно с подрядчиком
Приёмка в эксплуатацию	Испытания под рабочими нагрузками, документация по безопасности	Заказчик или уполномоченная инспекция

Наконец, не стоит забывать про живую сторону соответствия: регулярные осмотры, обновления документов и диалог с органами надзора. Сертификация — это не одноразовая галочка. Она требует поддержания условий эксплуатации в том виде, в котором оборудование было принято, и готовности показать регистрационные документы при плановых проверках или в случае инцидента. Подряд, который берёт на себя полный пакет сертификации и гарантирует прослеживаемость материалов, сокращает для владельца административные риски и ускоряет ввод котельной в рабочий режим.

Требования по установке, вентиляции и противопожарным мерам

Помещение котельной проектируют так, чтобы оно оставалось предельно доступным для обслуживания и одновременно безопасным для здания и людей. Это значит: разумная зонировка, прямой путь эвакуации, материалы отделки, не поддерживающие горение, и продуманная схема прокладки коммуникаций. Нельзя полагаться на бытовые решения; требования по установке, вентиляции и пожарной защите должны быть отражены в рабочей документации и проверены до ввода в эксплуатацию.

Вентиляция выполняет две функции: снабжать воздухом камеру сгорания и удалять продукты горения, а также предохранять помещение от накопления газов и избыточного тепла. Естественная схема возможна при корректном расположении приточных и вытяжных каналов, но в сомнительных условиях предварительно закладывают принудительную систему с автоматикой. Для обеих схем важна простота доступа к решеткам и возможность промывки воздуховодов без разборки оборудования.

• Приток воздуха для горения организуют отдельным каналом, не проходящим через подсобные помещения.
• Вытяжной канал ведут с уклоном наружу, с защитой от обратной тяги и атмосферных осадков.
• При установке вентиляторов предусматривают автоматику, включающуюся при пуске горелки и при аварии газового клапана.

Пожарная защита котельной — это не только огнетушитель у двери. Это комплекс мер: огнезащитная отделка стен, противопожарные перегородки с заданной огнестойкостью, автоматические сигналы о возгорании и системы быстрого отключения подачи топлива. Особое внимание уделяют местам ввода труб и кабелей: все проходы должны быть герметизированы противопожарными материалами, чтобы предотвратить распространение огня по шахтам и перекрытиям.

Рекомендуемые элементы противопожарной и вентиляционной защиты

Элемент	Назначение	Практическая рекомендация
Приточно-вытяжная система	Обеспечение воздуха для горения и удаление тепла	Раздельные каналы, возможность аварийного усиления тяги
Автоматические датчики газа	Раннее обнаружение утечек	Связать с электрошкафом для мгновенного закрытия газового клапана
Дымовые и температурные извещатели	Определение возгорания и перегрева	Разместить в нескольких уровнях, с ручным и автоматическим оповещением
Противопожарные перегородки	Локализация огня	Материалы негорючие, с документированной огнестойкостью

Ни один из элементов безопасности не функционирует сам по себе. Автоматика должна объединять сигналы от датчиков и управлять ключевыми исполнительными устройствами: газовым затвором, циркуляционными насосами и приточной вентиляцией. При потере электропитания предусмотрите резервные источники энергии для критичных элементов или механические блокировки, возвращающие систему в безопасное состояние.

1. Перед началом монтажа оформляют план пожарной безопасности и согласуют его с уполномоченными органами.
2. Монтажники обязаны иметь допуски на огневые работы и работать по утвержденной технологии с фиксированными точками контроля.
3. После сборки проводят контрольные испытания вентиляции и отработку сценариев отключения топлива и запуска аварийной вентиляции.

На этапе эксплуатации важно вести журнал проверок вентиляции и пожарных систем. Регулярная инспекция клапанов, очистка решеток и тестирование сигнализации минимизируют вероятность инцидента и позволяют своевременно обнаружить деградацию компонентов. Такая дисциплина сохраняет ресурс оборудования и снижает риски для здания и людей.

Необходимые документы, испытания и приёмные процедуры после монтажа

Приёмка медной котельной — это не церемония, а последовательность точных операций. От качества этой процедуры зависит не только гарантия подрядчика, но и долговечность всей системы. Ниже — практический план действий и набор документов, которые должны оказаться в папке при подписании акта ввода в эксплуатацию.

1.


   Проверка пакета поставки. Сверяют маркировку и сертификаты поставщика на теплообменники, трубы и арматуру, затем сопоставляют партии с монтажными спецификациями. Все несоответствия фиксируют в протоколе расхождений.



2.


   Визуальный и механический контроль. Осматривают крепления, опоры, компенсаторы, места пайки и изоляции. Отклонения по геометрии или крепежам отмечают в дефектном журнале и назначают сроки устранения.



3.


   Гидравлическое испытание. Предпочтителен гидропресс до 1,5 рабочего давления с выдержкой не менее 30 минут; падение давления фиксируют. Пневмоиспытание разрешено только при наличии специальной методики и дополнительной безопасности.



4.


   Промывка и заполнение. Система промывается до прозрачности воды, затем заполняется рабочим теплоносителем с добавлением необходимых ингибиторов. Производят первый химический анализ и прикрепляют протокол к комплекту документов.



5.


   Термическая отработка. Проводят не менее трёх циклов нагрева и охлаждения до проектных температур. Во время циклов фиксируют деформации, шумы, вибрации и наличие микроподтёков.



6.


   Пуск и наладка автоматики. Тестируют все сценарии: штатный запуск, останов, аварийные блокировки, реакция на потерю связи и на ошибочные показания датчиков. Логика работы записывается в протокол пусконаладочных работ.



7.


   Обучение персонала. Оператор проходит практический инструктаж, получает рабочие алгоритмы и подписывает журнал обучения. Без этого гарантия на эксплуатационные операции часто не активируется.




Приёмная документация должна быть структурирована и доступна. Рекомендую оформлять её в цифровом виде и одновременно в бумажном экземпляре с подписями ответственных лиц. Ниже — таблица с типовым набором документов, назначением их автора и сроком хранения для заказчика.

Документ	Кто выдает	Назначение	Срок хранения у заказчика
Акт приёмки в эксплуатацию (комплект)	Подрядчик / заказчик	Окончательное подтверждение ввода в работу	Не менее 10 лет
Акт гидроиспытания с графиком падения давления	Монтажная бригада / инженер	Доказательство герметичности и прочности	Не менее 10 лет
Протокол химанализа теплоносителя	Лаборатория	Контроль совместимости с медью и ингибиторами	Не менее 5 лет
Акт пусконаладочных работ автоматики	Сервисная служба	Подтверждение корректности логики и аварийных сценариев	Не менее 5 лет
Акт обучения и допуск оператора	Подрядчик / инженер	Подтверждение готовности персонала к эксплуатации	По сроку действия контракта
Схемы «как смонтировано» и паспортная документация	Проектировщик / подрядчик	Основа для обслуживания и ремонта	Пожизненно у объекта

На практике полезно завести чек-лист дефектов с ограничениями по срокам устранения. Например, критические замечания подлежат исправлению в течение 3 рабочих дней, средние — 14 дней, незначительные — в течение гарантийного периода. Все работы по устранению должны завершаться дополнительным актом приемки до вывода системы на постоянный режим.

Наконец, заключительный шаг — оформление сервисного пакета. Он включает график профилактики, перечень запасных частей, контактную карту сервисной службы и условие активации гарантии. Подписывая приёмный акт, стороны подтверждают, что комплект документов и обученный персонал переданы заказчику; это точка, после которой система считается введённой в эксплуатацию.

Как выбрать подрядчика для монтажа медной котельной: критерии и контроль качества

Выбор подрядчика для монтажа медной котельной — это инвестиция не только в оборудование, но и в спокойствие на годы. Начните с простого: попросите у кандидатов комплект конкретных документов. Не абстрактные обещания, а паспорта материалов, протоколы испытаний тех узлов, которые они собираются поставить, сертификаты на припои и флюсы, сведения о квалификации сварщиков и монтажников. Если подрядчик уклоняется или предлагает «позже прислать», считайте это тревожным сигналом.

При оценке портфолио обращайте внимание на три вещи: похожие по масштабу проекты, подтверждённый результат и контакты реальных заказчиков. Один красивый фотоальбом мало что гарантирует. Попросите остановиться на трёх проектах, где были именно медные магистрали, и свяжитесь с владельцами. Спросите о сроках, реальных расходах на дополнительные работы и о том, как подрядчик реагировал на непредвиденные ситуации.

Контракт нужно формализовать детально. Пропишите объём работ, спецификации материалов с конкретными марками и ГОСТами, этапы с приёмкой и промежуточными испытаниями, сроки и финансовые штрафы за срыв. Обязательно включите пункт о прослеживаемости материалов: партия труб и фитингов должна быть сопоставлена с паспортами и актами приёмки на объекте.

Контроль качества во время монтажа — не разовая проверка, а набор регулярных мер. Организуйте недельные протоколы работ с фотофиксацией, журналом сварки и списком сварщиков с их допусками. Назначьте ответственного от заказчика, который проводит выборочные измерения: толщинометрию стенок теплообменника, опресовку участков после сборки, проверку чистоты системы после промывки. Параллельно договоритесь о правах на независимые лабораторные проверки, если появятся сомнения.

• Обязательное требование перед началом: план управления качеством с перечнем контрольных точек.
• Приёмка каждого ответственного узла отдельно: теплообменник, коллектор, группа безопасности.
• Фиксация всех материалов актами с указанием серийных номеров и мест монтажа.

Критерий	Что запросить у подрядчика	Как проверить на объекте
Качество материалов	Паспорта, сертификаты, протоколы испытаний	Сверка маркировки, сравнение с паспортами, визуальная проверка на дефекты
Квалификация персонала	Копии допусков, аттестатов сварщиков и монтажников	Журнал работ с подписями, выборочная проверка навыков при сложных операциях
Контроль качества сварки и пайки	Протоколы неразрушающего контроля, методики и допустимые нормы	Выборочные НДИ и визуальный осмотр, тесты на герметичность
Гарантии и ответственность	Гарантийные обязательства, страхование ответственности	Проверка полисов, условия рекламации и порядок устранения дефектов

Не экономьте на пусконаладке и обучении персонала. Часто проблемы начинаются не из‑за плохих труб, а из‑за некорректной эксплуатации. В контракте укажите обязательный блок обучения с практическими приёмами работы с автомatikой и регламентом обслуживания. После передачи объекта потребуйте подписанный акт приёмки и пакет документов, который позволит быстро реагировать на любые гарантийные случаи.

Сертификаты, опыт и портфолио работ — на что обращать внимание

Проверка документов должна быть оперативной и точной. Не ограничивайтесь фотокопиями: сверяйте номера сертификатов, даты выдачи и область действия прямо с реестром выдавшего органа или с официальным сайтом производителя. Обратите внимание на формулировку — документ должен подтверждать конкретную деятельность, например «производство медных теплообменников» или «монтаж систем отопления», а не содержать общих фраз. Истёкшая дата или несоответствие области действия означает повышенный риск, и такие бумаги не принимают в зачет при выборе подрядчика.

Какие подтверждения имеют реальную ценность для медной котельной. Сертификат системы менеджмента качества ISO 9001 показывает организационную дисциплину, но он не заменяет техдокументацию на материалы и испытания. Ищите документы на материалы — сертификаты партии (mill test certificate), протоколы химического анализа и механических испытаний. Для работ под давлением важны протоколы гидростатических испытаний и декларации соответствия по требованиям к давлению. Для сварки и бразирования запросите записи о квалификации исполнителей, методики сварки (WPS) и отчеты НК (неразрушающий контроль) по ключевым швам.

Портфолио — не только красивые фото. Оценивайте проекты по шкале, которая учитывает сопоставимость условий, полноту документирования и реальную эксплуатацию. Ниже — пример простой матрицы оценки, которую можно применить при сравнении нескольких подрядчиков. Сумма баллов помогает принять взвешенное решение, а не полагаться на интуицию.

Критерий	Описание	Вес, %	Оценка (0–10)	Взвешенный балл
Схожесть проекта	Аналогичные по мощности и условиям объекты в портфолио	8	2.4
Документация	Наличие паспортов, протоколов испытаний и сертификатов на материалы	25	7	1.75
Отзывы заказчиков	Подтверждённые контакты и отчёты об эксплуатации	20	9	1.8
Соблюдение сроков	Фактическое соответствие графику и решения проблем	15	6	0.9
Гарантии и сервис	Длительность гарантии, скорость сервисного реагирования	10	8	0.8
Итого				7.65

Живая проверка объектов из портфолио даёт ценную информацию. Во время визита оцените аккуратность паек и бразированных швов, качество изоляции и маркировки труб, удобство доступа к узлам и состояние мест ввода в эксплуатируемые помещения. Поговорите с эксплуатационным персоналом: спросите о частоте сервисных работ и типичных неисправностях. Маленькая хитрость — спросите об энергозатратах до и после монтажа; реальные цифры лучше рекламных описаний.

Застрахуйте свои интересы в контракте. Просите прописать гарантийные обязательства на монтаж и на материалы отдельно, предусмотреть поэтапную приёмку с удержанием части оплаты до завершения гарантийного срока, а также требовать страхование ответственности подрядчика. Наличие таких пунктов снижает финансовые риски и повышает дисциплину исполнения работ.

Контроль качества на этапе монтажа: чек-листы и ключевые испытания

На этапе монтажа контроль качества превращается в последовательную систему действий, от которой зависит срок службы всей котельной. Главная задача — зафиксировать состояние каждой критичной детали до её окончательной изоляции и закрытия доступа. Для этого применяют не только глаза и рулетку, но и четкую схему документирования: фотосъёмка узлов до и после монтажа, маркировка партий, журнал работ с подписью ответственного и цифровые протоколы, которые хранятся вместе с исполнительной документацией.

Практически полезно разделить контроль на три слоя. Первый — приемка материалов: сверяют номера партий с паспортами, проверяют целостность упаковки и соответствие заявленным характеристикам. Второй — контроль сборки: постоянный мониторинг геометрии трасс, правильности установки опор, состояния уплотнений и качества присоединений. Третий — функциональные испытания: гидравлическая проверка, проверка работы автоматики, тест на отсутствие электрических токов в местах контакта металлов. Каждый слой завершается актом с перечнем измерений и фотографиями.

Ниже приведена удобная форма чек‑листа для стадии сборки и первого испытания. Таблица ориентирована на типичные узлы медной котельной и содержит краткие критерии приёмки. Её можно адаптировать под конкретный проект и загрузить в мобильное приложение для полевой проверки.

Проверяемый узел	Метод контроля	Критерий приёмки	Примечание
Трубы и фитинги	Визуальная инспекция, измерение диаметра и вертикальности	Отсутствие деформаций, маркировка совпадает с паспортом, зазоры и уклоны по проекту	Фото до изоляции
Пайка и бразирование	Визуальный контроль, при необходимости капиллярный краситель	Ровная заливка припоя, отсутствие непроплавов и трещин	Выборочная НДИ для критичных швов
Гидравлическая система	Гидропроба с выдержкой и наблюдением	Давление держится, видимых подтёков нет, падение давления в пределах проектных величин	Протокол с графиком давления
Электрическая защита и заземление	Измерение сопротивления заземления, проверка изоляции	Соответствие требованиям безопасности, отсутствие блуждающих токов	Замеры при отказе питания и в норме
Автоматика	Тестирование логики, имитация аварий	Корректная реакция на ключевые сценарии, тревоги передаются в систему	Заполнение протокола пусконаладки

Особое внимание уделяйте выборочному неразрушающему контролю. Для ответственных сварных и бразированных соединений рекомендуется план отбора: не менее 5–10% швов на объекте или все швы в критичных узлах, таких как теплообменники и фланцевые переходы. При обнаружении отклонений оформляют дефектный акт и фиксируют последовательность работ по устранению, после чего узел повторно тестируют и регистрируют результат.

Чтобы сократить поле для ошибок, внедрите цифровую систему приёма работ. QR‑метки на крупных узлах позволяют связать фото, паспорт и протокол в одну карточку; это ускоряет поиск информации при гарантийных обращениях и облегчает аудит. Важный нюанс: в акте приёмки обязательно указывайте конкретные допуски и условия испытаний, а не общие фразы. Именно измеримые и зафиксированные критерии делают контроль объективным и понятным для подрядчика и заказчика.

Обслуживание и эксплуатация после монтажа медной котельной

Эксплуатация медной котельной требует системного подхода: привычка проверять ключевые параметры ежедневно экономит время и деньги. Короткая ежедневная инспекция занимает не более десяти минут и включает визуальную проверку на предмет подтёков и конденсата, прослушивание на предмет ненормальных шумов, контроль манометра и индикации температуры на подаче и обратке. Все замечания фиксируйте в журнале с указанием времени и принятых мер — это облегчит поиск тенденций и позволит вовремя заметить деградацию узлов.

• Ежедневно: визуальный осмотр, проверка индикаторов давления и температуры, наличие питания на автоматику.
• Раз в неделю: очистка сетчатых фильтров, контроль предзаряда мембраны расширительного бака, проверка состояния горелки и цвета пламени.
• Раз в месяц: проверка работы циркуляционных насосов под нагрузкой, измерение тока электродвигателя, проверка герметичности фланцев и сальников.

Химконтроль теплоносителя и выбор реагентов требуют плана. Для закрытых систем рекомендуется выполнять профессиональный анализ состава и содержания кислорода не реже чем раз в год; при признаках помутнения или повышенной коррозии анализ следует проводить каждые три месяца. Результаты анализа вносятся в паспорт системы, по ним корректируется схема ингибирования и график замены рабочей жидкости.

Перед началом отопительного сезона выполняют комплексную предпросмотровую процедуру. Она включает прогон системы на номинальной мощности для выявления скрытых течей, проверку работы автоматики в аварийных сценариях, балансировку контуров и тестирование сетевых защит. После завершения сезона полезно провести частичную разборку и дефектоскопию критичных швов и фланцев: это снижает риск внеплановых остановок в холодный период.

Компонент	Минимальный запас	Причина наличия
Резервный циркуляционный насос	1 шт.	Мгновенная замена при выходе из строя, минимизация простоя
Набор уплотнений и прокладок для фланцев	комплект	Быстрый ремонт при подтёках
Запасной термостат и датчик температуры	1 комплект	Критичны для корректной работы автоматики
Фильтры грубой очистки и картриджи	2–3 комплекта	Поддержание пропускной способности и защита теплообменников
Клапан предохранительный	1 шт.	Замена при коррозии или срабатывании

Ведение эксплуатационного журнала и контроль ключевых показателей дают объективную картину состояния котельной. Рекомендуемые поля журнала: дата и время, показания подающей и обратной температуры, давление, расход (если есть), состояние горелки, замечания по шуму или вибрации, произведённые работы и имя ответственного. В качестве KPI используйте процент времени доступности системы, средний ΔT по сезонам, средний расход топлива на отопительный градус и частоту внеплановых ремонтов в расчёте на год.

• Поля журнала: дата, оператор, показания приборов, состояние автоматики, выполненные работы.
• KPI для мониторинга: доступность, стабильность ΔT, потребление топлива на м² или на градус-час.
• Анализ трендов: ежеквартальный разбор отклонений и план корректирующих действий.

Аварийный регламент должен быть простым и многоступенчатым. В случае обнаружения сильной утечки — немедленно закрыть местные запорные вентили, отключить подачу тепловой энергии к повреждённому контуру, оповестить сервисную бригаду и эвакуировать персонал при необходимости. При запахе газа действуют стандартные правила: немедленная эвакуация, отключение электричества вне помещения, вызов аварийной службы и сервисной команды. Все аварийные сценарии отрабатывают плановыми тренингами с персоналом не реже одного раза в год.

Наконец, внимание к знаниям команды и документации окупается быстро. Для каждого оператора подготовьте чек-лист приёмки смены, карту критичных узлов с объяснением алгоритмов ручного управления и набор пошаговых инструкций на случай типичных неисправностей. Регулярные практические отработки, доступ к схемам «как смонтировано» и протоколам испытаний сокращают время реакции и повышают надёжность всей котельной.

План профилактических работ и уход за теплообменными поверхностями

Теплообменные поверхности нуждаются не в абстрактной заботе, а в понятном и проверяемом наборе действий. В основе плана профилактики лежит регулярный мониторинг состояния, диагностические замеры и выбор метода очистки, сообразно конструкции теплообменника. Главное — реагировать на признаки деградации, а не ждать явного отказа.

Контрольные параметры, за которыми следует наблюдать постоянно: перепад давлений на входе и выходе теплообменника, изменение ΔT между подающей и обратной линиями, визуальные признаки отложений и цвет продукта, а также данные неразрушающего контроля. Для обнаружения очагов загрязнений эффективно использовать тепловизор и эндоскоп; первый показывает неравномерность прогрева, второй — состояние внутренних каналов.

Методы очистки зависят от типа теплообменника. Для пластинчатых аппаратов предпочитают промывку в режиме CIP после разборки и ревизии уплотнений. Трубчатые конструкции очищают механически при помощи гибких ёршов или «pigging» для магистралей подходящего диаметра; при тонких отложениях применяют химическое удаление растворителями на основе органических кислот. Ряд средств моет на основе цитратов или сульфаминовой кислоты совместим с медью; агрессивные кислоты применять нельзя без строгой проверки совместимости и нейтрализации.

Очистка внешних оребрённых или гладких поверхностей проводится комбинированно: сначала удаляют механические загрязнения пылесосом или воздушной струёй, затем при необходимости проводят влажную промывку мягким детергентом и промывку чистой водой. Особое внимание уделяют зонам подводов и точкам контакта с уплотнениями — там отложения растут быстрее и становятся источником коррозионных очагов.

• Не допускайте применения абразивных материалов на тонкостенных медных каналах.
• Всегда фиксируйте значения ΔT и перепада давления до и после чистки.
• После химической обработки необходима полная промывка и повторный химанализ теплоносителя.

Действие	Цель	Метод	Рекомендуемая периодичность	Ответственный
Замер ΔT и перепада давления	Раннее обнаружение загрязнения	Датчики на магистралях, журнал показаний	ежеквартально и при пусках сезонов	оператор котельной
Тепловизионная съёмка	Обнаружение зон ухудшенной теплоотдачи	камерой с записью, сравнительный анализ	раз в полгода или по сигналу ΔT	сервисная служба
Визуальная эндоскопия внутренних каналов	Оценка степени и типа отложений	эндоскоп, фотофиксация	при плановой ревизии или при росте перепада >15%	сервисная бригада
Механическая очистка	Удаление плотных отложений	ёрши, промывочные гидромашины, pigging	по результатам эндоскопии или каждые 2 года	сервисный инженер
Химическая промывка	Растворение накипи и органики	одобренные ингибированные реагенты, нейтрализация	по показаниям анализа воды или ежегодно в жёсткой воде	сервисная лаборатория
Пассивация и финишная промывка	Восстановление защитной поверхности меди	специальные нейтрализующие растворы и тщательная промывка	после любой химочистки	сервисная бригада

Решающие критерии для запуска работ лучше формализовать. Рекомендуем срабатывать на следующие индикаторы: снижение ΔT более чем на 10 процентов относительно базовой величины, рост перепада давления на 15 процентов или появление неравномерности теплового поля по тепловизору. При срабатывании одного из критериев проводят инспекцию и принимают решение о виде очистки.

Безопасность и документирование важнее скорости. Перед химической промывкой оформляют программу работ, включая меры по защитной нейтрализации и утилизации отработанных растворов. Все этапы фиксируют в журнале технического обслуживания: замеры, фотографии, использованные реагенты и состав реагентов. Наличие такого архива экономит деньги и служит надёжной базой для корректного планирования следующих профилактических циклов.

Типичные неисправности и быстрые методы диагностики

Самая частая проблема в котельной — изменение динамики температуры: подача стала холоднее, обратка теплее, или ΔT резко упало. Начинайте с простого: снимите показания подающей и обратной линии, сравните с эталоном в паспорте системы. Если падение ΔT сопровождается ростом расхода насоса — вероятна засорённость теплообменника или загрязнение сетчатого фильтра. Быстрая диагностика занимает 10–30 минут и не требует демонтажа: замерите перепад давления до и после фильтра и посветите тепловизором по поверхности теплообменника. Наглядный результат подскажет дальнейшее решение — промывка или эндоскопия.

Другой частый симптом — внезапное падение давления в системе. Причины: микроподтёки, негерметичность сальников, неисправность расширительного бака. Проверьте видимые места соединений, фланцы и нижние точки магистрали на наличие влаги. Если внешних подтёков нет, измерьте предзарядку бака и выполните опрессовку участка под давлением; одновременная прослушка по всем магистралям часто обнаруживает шипение даже при отсутствии видимых капель.

Шумы и вибрация в трубах — не только раздражение. Они часто сигнализируют о гидроударах, кавитации насоса или неправильно подобранной скорости теплоносителя. Простая проверка — измерить ток на электродвигателе насоса и сравнить с паспортным. Повышенный ток с одновременным снижением напора указывает на частичное заклинивание или износ рабочего колеса. Перед демонтажем стоит снизить обороты частотником и прослушать поведение системы: если шум уходит, проблема в гидравлике, если нет — в механике насоса.

Проблемы автоматики и датчиков проявляются по-разному: ложные срабатывания, постоянные ошибки в журнале или отсутствие отклика на команды. Для быстрой проверки замените suspect-датчик на заведомо исправный или переключите входы контроллера местами. Мультиметр помогает быстро выявить обрыв или короткое замыкание. Если логика управления ведёт себя нестабильно при разных входных значениях, имеет смысл посмотреть логи контроллера и проверить питание на помехи — иногда причиной служат плавающие напряжения или потеря связи по шине.

Проверки горелки и качества сгорания легче проводить в паре: визуальная оценка пламени и анализ дымовых газов. Желтоватое или коптящиеся пламя, чёрный нагар в дымоходе, увеличение расхода топлива — признаки смещения настроек горелки или проблем с подачей воздуха. Быстрая диагностика включает замер CO и O2, проверку давления газа на входе к газовому клапану и очистку форсунок. Часто после точной регулировки и чистки номинальный расход топлива возвращается к проектным значениям.

Не забывайте про электрические и блуждающие токи. Контакт меди с некоторыми сплавами без диэлектрической вставки ускоряет коррозию. Измерение потенциала между трубопроводами и заземлением, а также визуальный контроль мест перехода металлов — быстрый и недорогой способ выявить риск ускоренного разрушения. Любое подтверждение протекания тока требует немедленной изоляции сопряжений и проверки системы заземления.

Симптом	Первая диагностическая операция	Время	Инструменты
Падение ΔT	Измерить T подачи/обратки, Δp через фильтр	10–30 мин	Термометр, манометр
Стабильное снижение давления	Визуальный осмотр, измерение предзарядки бака	15–45 мин	Манометр, насос для подкачки воздуха
Шумы/вибрация	Замер тока насоса, снижение оборотов	20–40 мин	Клещевой амперметр, ЧРП
Аномалии автоматики	Переключение входов, проверка питания	10–60 мин	Мультиметр, ноутбук для логов
Рост расхода топлива	Контроль пламени, анализ дымовых газов	30–60 мин	Газоанализатор, отвертки

Если простые меры не дали результата, не откладывайте вызов профильной бригады. Своевременная точечная диагностика экономит ресурсы и предупреждает дорогостоящий капремонт. Запишите признаки, время и измерения — это ускорит работу специалистов и поможет избежать повторных визитов.

Кейсы и примеры: когда монтаж медной котельной экономически оправдан

Реальные примеры помогают перестать рассуждать абстрактно и увидеть, где медная котельная дает ощутимый экономический эффект. Ниже описаны типичные сценарии, в которых вложение в медные теплообменники и медные магистрали оправдано технически и финансово. Каждый пример отражает не общие лозунги, а сочетание условий, при которых выигрывают эксплуатационные затраты, срок службы и простота обслуживания.

Частный дом площадью 120–200 м² с нерегулярным проживанием. В таких объектах важна высокая скорость прогрева и минимальное обслуживание. Медь позволяет снизить время прогрева до комфортной температуры, что сокращает расход топлива при кратковременных запусках. Дополнительный эффект дают компактные медные теплообменники в сочетании с бойлером непрямого нагрева — экономия заметна уже в первый отопительный сезон.

Коттедж или дача с жесткой водой и ограниченным доступом для сервиса. Там, где регулярная замена анодов и частые ревизии затруднительны, медные магистрали выигрывают за счёт пассивации поверхности и меньшей склонности к локальной коррозии при правильно организованной химии теплоносителя. Это уменьшает риск аварий и сокращает расходы на внеплановые ремонты.

Небольшой коммерческий объект: гостиница, гостевой дом, мини-пекарня. Здесь критичны надежность и скорость восстановления после простоя. Медь показывает себя в ситуациях с частой модуляцией нагрузки: автоматика работает точнее, температурные колебания меньше, меньше жалоб от постояльцев. При высоких тарифах на энергоносители первоначальные дополнительные вложения быстро окупаются за счёт снижения расхода топлива и сокращения сервисных интервенций.

Реконструкция исторического или элитного объекта с ограниченными нишами для прокладки труб. Тонкостенные медные трассы и компактные теплообменники позволяют сохранить архитектурную целостность и минимизировать косметические работы после монтажа. В таких проектах сохранение внешнего вида и минимальные демонтажные работы часто перевешивают более высокую цену материала.

Тип проекта	Дополнительные инвестиции (ориентировочно)	Годовая экономия	Ориентировочный срок окупаемости	Ключевая причина выбора меди
Частный дом 150 м²	70 000–120 000 ₽	18 000–30 000 ₽	3–6 лет	быстрый прогрев, снижение циклов работы котла
Коттедж с жёсткой водой	100 000–180 000 ₽	24 000–40 000 ₽	3–5 лет	устойчивость к коррозии, меньше сервисных работ
Гостевой дом / мини-отель	150 000–300 000 ₽	40 000–90 000 ₽	2–5 лет	надёжность, точное регулирование температур, комфорт гостей
Реконструкция элитного интерьера	120 000–250 000 ₽	непрямой — прирост стоимости объекта	возврат через повышение рыночной цены	компактность и аккуратность трасс, сохранение отделки

• Выбирайте медную котельную там, где важна связь между быстротой отклика системы и экономией топлива.
• Если доступ для регулярного сервиса ограничен, медь снижает вероятность внеплановых вмешательств.
• В проектах с высокой стоимостью простоя и требованиями к комфорту инвестиции окупаются быстрее.
• При расчёте учитывайте не только вложение в материал, но и экономию на ремонтах, остаточную стоимость металла и возможный прирост стоимости недвижимости.

Коротко о практическом порядке действий. Закажите точную теплотехническую модель объекта, попросите у подрядчика расчёт двух сценариев — с медью и без неё, и проверьте допущения: цена топлива, график использования и стоимость обслуживающих работ. Только сопоставив реальные цифры, вы увидите, когда монтаж медной котельной действительно выгоден.

Реальные проекты для частных домов, коттеджей и малых предприятий

Ниже — практические зарисовки реальных проектов, выполненных для частных домов, коттеджей и малых предприятий. Каждый пример — не рекламный проспект, а конкретный сценарий с аргументированными решениями: какие узлы выбраны, почему отдан приоритет той или иной схеме и как это отразилось на эксплуатации в первые два сезона.

Проект 1: дачный дом с сезонным использованием. Площадь 95 м², дом отапливается преимущественно в выходные и праздники. Решение: газовый конденсационный котёл небольшой мощности в паре с буферным баком 200 л и бойлером непрямого нагрева 120 л. Основная цель — минимизировать время догрева и исключить постоянные включения котла при кратких посещениях. Важная деталь монтажа — установка двухконтурного циркуляционного контура с термостатическими клапанами по зонам, чтобы при редком использовании серверы нагрева не перегревали отдельные помещения.

Проект 2: современный коттедж с тёплыми полами и радиаторными контурами. Площадь 260 м², требования к комфорту и шуму высокие. Система сочетает конденсационный котёл средней мощности, буфер 500 л и гидравлический разделитель. Тепловой насос использован как вспомогательный источник в тёплые периоды и для ГВС летом. Основные задачи реализации: точная гидравлическая балансировка коллектора, частотно-регулируемые насосы и выделенный контур под теплоноситель низкой температуры для пола. При проектировании учли места для будущего монтажа солнечных коллекторов и доп. теплообменника для ГВС.

Проект 3: мини‑производство — пекарня с дневным режимом работы. Тепловая нагрузка пиковая, потребность в горячей воде постоянная. Схема строилась вокруг надёжности: две котельные установки в модульном исполнении с параллельным подключением, общий буфер 1000 л для сглаживания пиков, дублирующее оборудование для критичных насосов и запорной арматуры. Конструктивное решение предусматривало быстрый доступ к теплообменникам для оперативной очистки и возможность проведения ремонта без остановки основного цикла.

Ниже таблица с сопоставлением ключевых элементов и ориентировочных инвестиций по проектам. Значения приведены для оценки порядка величин и подлежат уточнению на объекте после теплотехнического расчёта.

Проект	Ключевые компоненты	Буфер/ГВС	Автоматика	Ориентировочные доп. инвестиции (₽)
Дачный дом 95 м²	Конденсационный котёл 12 кВт, циркулярный насос, коллектор	Буфер 200 л, бойлер 120 л	Простой контроллер с погодозависимой логикой	120 000–180 000
Коттедж 260 м²	Конденсационный котёл 35–45 кВт, ТН + буферный контур	Буфер 500 л, буферный теплообменник для ГВС	PLC, частотники для насосов, интерфейс удалённого мониторинга	350 000–650 000
Пекарня/малое производство	Модульные котлы 2×80 кВт, резервные насосы, фильтрация	Буфер 1000 л + ресивер горячей воды	БМС с приоритетом по графику загрузки; аварийные сценарии	1 200 000–2 000 000

Список практических рекомендаций для владельцев и проектировщиков. Эти пункты экономят время и бюджет уже на этапе подготовки:

• Оцените режим использования объекта перед выбором мощности. Для сезонных домов чаще выгоден буфер и короткий прогрев, для объектов с непрерывной работой — резервирование и дублирование.
• Проведите химанализ воды заранее. Там, где вода агрессивна, экономичнее закладывать системы смягчения или двухконтурные теплообменники, чем потом менять магистрали.
• Давайте запас по электропитанию для насосов и автоматики. Резервная линия или UPS для критичных контроллеров минимизируют простой при коротких авариях.
• Закладывайте места для сервисного доступа: фланцы, отводы для промывки, люки в теплоизоляции. В большинстве случаев это окупается за первый год эксплуатации.

Короткие выводы: реальный проект рождается в деталях. Даже небольшой котёл в частном доме требует грамотной гидравлики и продуманной автоматики, а для малых предприятий ключевыми становятся надёжность и возможность быстрого ремонта. Медные элементы часто выигрывают там, где нужна плотная компоновка и высокая теплопроводность, но окончательный выбор всегда зависит от условий объекта и плана обслуживания.

Финансовые расчёты: вложения, экономия и сроки возврата капитала

Финансовый расчёт для медной котельной стоит строить как дорожную карту: ясно, какие расходы вы делаете сейчас и какие потоки денег получите в будущем. В первую очередь фиксируйте все одноразовые статьи — цена материалов, монтаж, пусконаладка, транспорт и резерв на непредвиденные работы. Отдельной строкой учитывайте стоимость обучения персонала и обязательные испытания. При этом не стоит пренебрегать остаточной ценностью меди: металл сохраняет ликвидность и частично компенсирует начальные вложения при обновлении или демонтаже.

Ежегодные затраты требуют не менее строгого подхода. Сюда входят расход топлива, электроэнергия на циркуляцию, плановое обслуживание и расходные материалы. Если в системе предусмотрены реагенты или смягчение воды, закладывайте их регулярную покупку. Важно оценивать расходы в реальном режиме — по фактическим профилям работы объекта, а не по средним отраслевым цифрам. Это уменьшит ошибку прогноза и сделает срок возврата более реалистичным.

Ниже приведена таблица трёх сценариев окупаемости для иллюстрации: разная экономия в год при фиксированных дополнительных инвестициях. Горизонт расчёта — 15 лет, ставка дисконтирования — 8 %; в таблице показаны простая окупаемость и NPV за выбранный период.

Сценарий	Доп. инвестиция, ₽	Годовая экономия, ₽	Простой срок окупаемости, лет	NPV (15 лет при 8 %), ₽
Пессимистичный	40 000	5,5	≈122 350
Базовый	220 000	67 000	3,3	≈353 350
Оптимистичный	220 000	95 000	2,3	≈592 600

Эти цифры — демонстрация важной мысли: даже при умеренных допущениях инвестиция может выглядеть привлекательно. Но на практике ключевой задачей становится анализ чувствительности. Проведите серию вычислений, где меняете цену топлива, интенсивность эксплуатации и стоимость обслуживания. Так вы увидите, какие параметры сильнее всего влияют на NPV и на простую окупаемость.

Чтобы облегчить сбор данных для модели, используйте чек‑лист входных переменных:

• перечень всех единовременных затрат с разбивкой по статьям;
• реальные замеры текущего потребления топлива и электроэнергии;
• планируемая частота и стоимость сервисных работ;
• предполагаемые темпы роста цен на энергоресурсы;
• срок службы ключевых компонентов и остаточная стоимость меди.

Практические приёмы, которые сокращают срок возврата капитала: комбинируйте модернизацию с программами субсидирования энергоэффективных решений, распределяйте работы на этапы — сначала устанавливайте медные теплообменники, затем по мере экономического эффекта обновляйте магистрали, используйте опционы лизинга или энергоаутсорсинга. Нельзя забывать о переговорах с поставщиками: оптовая закупка меди и согласованный график поставок часто дают заметные скидки.

Наконец, при утверждении проекта закрепите в договоре показатели, которые можно измерять после ввода в эксплуатацию: средняя годовая экономия топлива, средний ΔT, частота внеплановых ремонтов. Прописанные KPI превращают финансовые ожидания в управляемые обязательства. Когда цифры фиксированы и измеримы, риск для инвестора и подрядчика снижается, а принятие решения становится прозрачнее.

Будущее отопления: роль монтажа медной котельной в энергопереходе

Переход к низкоуглеродной энергетике меняет требования к инженерии. Медные элементы котельной легко вписываются в новые сценарии именно потому, что их можно использовать как в классических, так и в гибридных схемах. Проектировщики получают больше свободы: компактные теплообменники и тонкостенные магистрали упрощают добавление теплоаккумуляторов, электрических нагревателей и промежуточных модулей для интеграции возобновляемых источников.

Ключевой тренд — децентрализация и цифровизация. Если котельная оснащена современными датчиками, она становится участником управляющей сети. Это позволяет координировать графики нагрева с прогнозами погоды, продавать излишки тепла в локальные сети и уменьшать пиковую нагрузку на электросеть. В результате энергосистема в целом работает эффективнее, а владельцу котельной доступен новый поток данных для оптимизации расходов.

Экологическая сторона тоже важна. Медные конструкции легко поддаются разборке и направлению на металлургическую переработку. При проектировании имеет смысл заранее продумать модульность: упрощённый демонтаж компонентов повышает шанс их повторного использования и снижает объём отходов при модернизации. Это не только уменьшает углеродный след проекта, но и повышает его ликвидность при обновлениях.

Ниже приведена ориентировочная матрица сценариев внедрения медных котельных в рамках энергоперехода. Таблица показывает типовой драйвер внедрения и ожидаемый эффект по четырём перспективным моделям.

Сценарий	Основной драйвер	Ожидаемый эффект	Ориентировочное время реализации
Гибридный дом	Сочетание теплового насоса и бойлера	Снижение расхода газа в отопительный сезон, плавная адаптация к электрическим источникам	1–3 года
Интеллектуальная котельная	Удалённый мониторинг и управление	Оптимизация работы в реальном времени, уменьшение внеплановых ремонтов	6–18 месяцев
Сетевой узел в микрорайоне	Интеграция с локальной сетью и теплоаккумулятором	Сглаживание пиков, повышение общей эффективности системы отопления района	2–5 лет
Промышленный когенератор	Использование отработанного тепла	Повышение общей энергоэффективности производства и снижение сетевой нагрузки	2–4 года

Практические шаги для «завтрашней» котельной просты и конкретны. Включите в проект электромонтаж с запасом по мощности, оставьте места под дополнительные теплообменники, установите интерфейсы для стандартизованной телеметрии. Обязательно закладывайте протоколы качества воды и точки для отбора проб. Это подготовит систему к новым источникам энергии и продлит её срок службы без дорогостоящих переделок.

• Проектируйте модульно: удобнее добавлять источники и заменять узлы.
• Интегрируйте датчики качества теплоносителя и расхода на раннем этапе.
• Стандартизируйте интерфейсы автоматики и протоколы связи.
• Заложите доступ для демонтажа и повторного использования крупных узлов.

Роль медной котельной в энергопереходе не состоит в том, чтобы заменить все альтернативы. Задача — дать системе гибкую и надёжную базу, которую легко интегрировать в новые энергетические цепочки. Такой подход уменьшает риск устаревания и делает инвестицию управляемой: модернизация станет плановой операцией, а не аварийным ремонтом.

Совместимость с возобновляемыми источниками и гибридными системами

Интеграция медной котельной с возобновляемыми источниками требует не философии, а конкретных решений. В центре внимания — согласование рабочих температур и потоков. Для каждого типа генератора тепла полезно задать целевой диапазон подачи, выбрать интерфейсный узел и предусмотреть накопитель. Медь здесь играет практическую роль: компактные медные пластины и трубки обеспечивают быстрый теплообмен, что упрощает модуляцию и снижает потери при переключениях между источниками.

При подключении солнечных коллекторов важна защита от замерзания и контроль верхних температур в баке хранения. Рекомендуется использовать промежуточный теплообменник из меди или латуни и теплоноситель на основе пропиленгликоля. Стратегия управления простая: при температуре коллекторов на 8–12 °C выше верхней зоны буфера включается насос коллектора; при превышении допустимой температуры активируется сброс в теплоотвод или приоритет ГВС.

Тепловые насосы предъявляют иные требования: низкотемпературный режим подачи и строгая антиконденсационная защита компрессора. В гибридных схемах медный теплообменник на границе источников обеспечивает эффективный теплообмен при небольших объёмах. Практическое правило — не допускать обратки теплового насоса с температурой ниже проектной точки, использовать трехходовые или смесительные клапаны и контролировать ΔT в контуре нагрева.

Для биомассы и твердотопливных котлов ключевым элементом становится теплоаккумулятор. Большой буфер снижает количество включений и выравнивает пиковые нагрузки. Медные теплообменники в таких системах выгодны за счёт устойчивости к циклическому прогреву и лучшей теплопередачи, но необходима серьёзная фильтрация и точная промывка контура, чтобы исключить агрессивные отложения.

Когенерация и промышленные источники часто имеют высокую температуру подачи и специфические требования по гидравлической развязке. В гибридной схеме ставят гидравлический разделитель и два или больше буфера с приоритетным контролем. Это позволяет использовать избыточное тепло для подогрева буфера и обеспечивать устойчивую работу при изменениях нагрузки на электростанцию.

Тип источника	Типичная подача, °C	Интерфейсный элемент	Ключевая рекомендация
Солнечные коллекторы	50–85	Пластинчатый теплообменник, буфер	Антифриз в контуре, контроллер по дельте температуры
Тепловой насос	30–55	Гидравлический разделитель, смесительный клапан	Антиконденсационный контроль, низкий обратный температурный режим
Пеллетный/твердотопливный котёл	70–90	Буферный бак, предохранительный теплообменник	Фильтрация, мягкий режим при разогреве, защита от перегрева
Когенерация / CHP	80–100	Гидравлический разделитель, буфер с приоритетом ГВС	Согласовать давление и расход, учёт пикового избытка тепла

Несколько практических рекомендаций для пусконаладки гибридной системы. Во-первых, прогрев каждого источника выполняют по отдельности и фиксируют поведение буфера. Во-вторых, настраивают логику приоритетов: сначала возобновляемые источники, затем тепловой насос, в конце — резервный котёл. В-третьих, контролируют электрическую совместимость: частотные приводы насосов и интерфейсы автоматики должны иметь резервы по мощности и устойчивую связь с центральным контроллером.

И напоследок о надежности. Проектируя гибридную схему, закладывайте возможность быстрого вывода любого из источников на обслуживание без остановки системы. Модульность, изоляционные клапаны и удобные точки снятия проб сделают систему работоспособной десятилетиями, при этом медные элементы сохранят высокую эффективность теплообмена.

Технологические тренды и возможные улучшения медных конструкций

Современные технологии меняют подход к проектированию медных конструкций. Вместо простого удешевления материала акцент смещается на оптимизацию геометрии, интеграцию сенсорики и наработку модульных решений, которые упрощают установку и обслуживание. Это означает, что медные теплообменники и магистрали перестают быть только «трубой» и становятся интеллектуальными узлами системы. Такой переход позволяет уменьшить инерцию, повысить точность регулирования и сократить время простого при ремонте.

Одно из заметных направлений — микроканальные и тонкостенные конструкции, изготовленные с высокой точностью. Уменьшение поперечного сечения каналов при сохранении площади теплообмена снижает объем теплоносителя и ускоряет отклик системы. На практике это даёт более ровную работу автоматики и уменьшает цикличность включений котла. Важное условие успеха — контроль скорости потока и фильтрация, чтобы не допускать эрозионного износа стенок.

Аддитивные технологии по-прежнему развиваются быстро, и медь в них больше не выглядит «неуправляемым» материалом. Появляются решения на основе порошковой 3D-печати и гибридных процессов (печать + постобработка), которые позволяют получать сложные каналопроводные структуры, недоступные традиционной обработке. Пока эти методы дороже, но для сложных теплообменников и прототипов они уже экономически оправданы, особенно если считать сокращение сборочных швов и повышение компактности.

Поверхностные модификации и функциональные покрытия открывают дополнительные возможности. Наноструктурированные слои увеличивают турбулентность у стенки на микроуровне и повышают коэффициент теплоотдачи без увеличения гидравлических потерь. Одновременно развиваются покрытия, снижающие адгезию отложений и замедляющие рост биообрастания в системах с открытым теплообменом. Такой подход уменьшает частоту чисток и сохраняет эксплуатационные характеристики в течение длительного времени.

Технологические тренды и их практический эффект

Тренд	Что меняется	Практическая выгода	Сложность внедрения
Аддитивное производство меди	Комплексные канальные структуры без сборки	Снижение числа швов, компактность, точный теплообмен	Высокая (пилотные проекты)
Микроканальные теплообменники	Тонкие стенки, увеличенная удельная поверхность	Быстрый отклик, меньший объем теплоносителя	Средняя (требует фильтрации)
Нанопокрытия и антифудинг	Поверхностная модификация под конкретную среду	Меньше чисток, стабильный КПД	Средняя
Роботизированная пайка и бразирование	Автоматизация критичных стыков	Постоянное качество шва, меньше дефектов	Средняя
Встроенные сенсоры и цифровая телеметрия	Измерение ΔT, давления и коррозионной активности в реальном времени	Превентивное обслуживание, снижение простоев	Низкая/средняя
Композиционные и медь‑покрытые материалы	Гибридные трубы и панели для компромисса прочности и теплопроводности	Снижение веса, устойчивость к механическим нагрузкам	Средняя

Автоматизация процессов сборки и контроля качества уже приносит ощутимый эффект. Роботы для бразирования и автоматические посты для тестирования герметичности сокращают долю человеческого фактора и уменьшают вероятность брака. Это особенно важно при серийном производстве модульных блоков котельных, где каждая ошибка может дорого обойтись при монтаже на объекте.

Наконец, практический путь внедрения улучшений прост и последовательный. Сначала тестируют одно или два новых решения на прототипе, затем оценивают выгоду в течение сезона эксплуатации и только после этого переходят к серийному использованию. Такой поэтапный подход минимизирует финансовые риски и позволяет адаптировать технологии под реальные условия эксплуатации.

• Оцените, какие улучшения дадут максимальный эффект именно в вашем проекте.
• Планируйте пилотную фазу и фиксируйте измерения до и после изменений.
• Выбирайте поставщиков с опытом интеграции сенсорики и с тестовыми протоколами.
• Не забывайте про требования к фильтрации и воде при микроканальных решениях.

Монтаж медной котельной

• Водоснабжение дома
  • Водоснабжение дачи от колодца
• Котельная дома
• Отопление дома
  • Монтаж отопления
    • Отопление теплый пол
  • Отопление дома 100 м²
  • Отопление дома 150 м²
  • Отопление дома 200 м²
  • Отопление дома 250 м²
  • Установка отопления дачи

1. Отопление дома — это важный аспект в создании комфортного и уютного жилья. В России, с её суровыми зимами, вопрос отопления…

2. Отопление дома играет важную роль в создании комфортных условий проживания. В России, где климатические условия могут быть суровыми, особенно важно…

3. Монтаж отопления — это комплекс работ, направленных на установку и настройку систем отопления в жилых и коммерческих зданиях. Процесс монтажа…

4. Котельная дома — это важный элемент системы отопления, который обеспечивает подачу тепла в жилые и коммерческие помещения. Правильное проектирование и…

5. Водоснабжение дома является одной из ключевых составляющих комфортного и безопасного проживания. В условиях современного мира, когда экологическая ситуация становится все…

6. Установка систем водоснабжения в современных условиях требует комплексного подхода и значительных финансовых вложений. В первую очередь, необходимо учитывать технические характеристики…

7. Отопление дома – это одна из ключевых составляющих комфортного проживания в холодное время года. Современные системы отопления позволяют не только…

8. Монтаж отопления является важным этапом в строительстве любого дома. От правильного выполнения этих работ зависит не только комфорт проживания, но…

9. Отопление и водоснабжение являются важными аспектами в создании комфортных условий проживания в жилых и коммерческих зданиях. Современные технологии позволяют не…

10. Водопровод на даче из колодца — это самый надежный и практичный вариант дачного водопровода. В этом случае, основным преимуществом водопроводной…

11. В отопительный сезон повышаются цены практически на все, особенно на отопительное оборудование. Отопление в холодное время года занимает основную часть…

12. Прокладка теплотрассы в крупных городах России становится все более востребованной услугой. Это связано с ростом населения и необходимостью обеспечения теплом…

13. Строительство мини котельной для частного дома становится все более популярным решением среди владельцев недвижимости. Такой подход позволяет не только существенно…

14. Большинство жителей больших городов мечтают приобрести дачу за пределами города, на которой можно отдохнуть от повседневной суеты. Однако, для комфортного…

15. Стационарное водоснабжение — это система, предназначенная для постоянного обеспечения водой объектов, находящихся вдали от централизованных водопроводных сетей. Она включает в…
