Монтаж дровяной котельной

Монтаж дровяной котельной — практическое решение для тех, кто ценит автономность, низкие эксплуатационные расходы и простоту топлива. Правильно спроектированная и смонтированная система обеспечивает стабильное тепло в доме или на предприятии при минимальных затратах и высокой надёжности.

Дровяная котельная выгодна благодаря доступности топлива и возможности экономии в долгосрочной перспективе, но успех зависит от грамотного подхода: выбора оборудования по мощности, организации места для хранения дров, устройства фундамента и дымохода, соблюдения мер пожарной безопасности и требований нормативов. Неправильная установка приводит к потере КПД, повышенному расходу топлива и рискам для здоровья и имущества.

В этом материале представлен пошаговый план монтажа — от подбора котла и расчёта тепловой нагрузки до укладки трубопровода, подключения автоматики и пуско-наладки. Вы получите конкретные рекомендации по выбору оборудования, учёту теплопотерь, подготовке помещения и дымохода, организации системы водяного контура и защите от обратной тяги, а также советы по обслуживанию для поддержания экономичности и безопасности в эксплуатации.

Следуя предложенному плану, вы сможете организовать надёжное и экономичное отопление на дровах, минимизировать ошибки при установке и обеспечить долговечную работу котельной. Далее — подробные этапы работ, необходимые материалы и практические заметки для успешной реализации проекта.

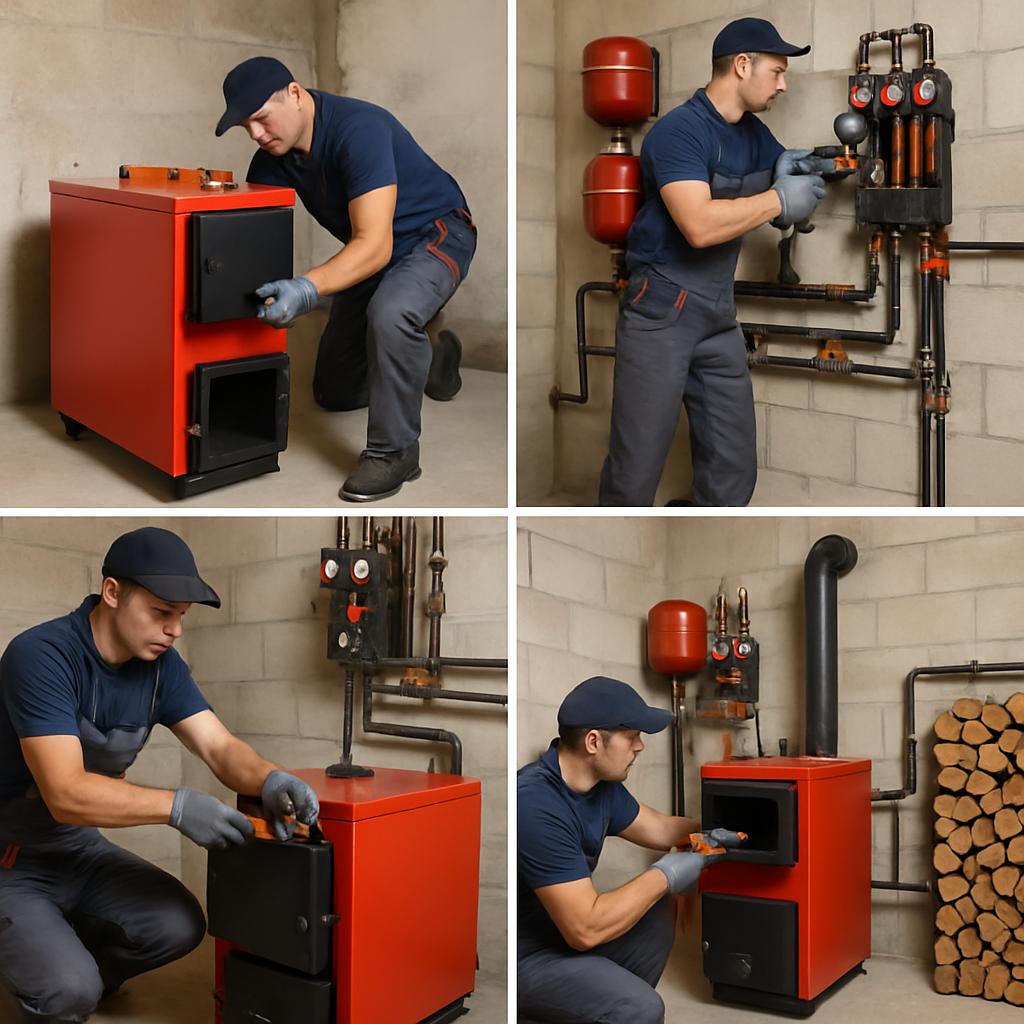

Монтаж дровяной котельной: комплексный пошаговый план

Начинать монтаж лучше с чёткого порядка работ — это экономит время и деньги. Сначала отмечают границы помещения и наносят разметку фундамента. Фундамент под котёл и склад дров должен быть ровным, монолитным и иметь слой тепло- и гидроизоляции. Если пол — земляной, обязательно залить бетонную плиту; при деревянных перекрытиях нужен противопожарный настил из негорючих материалов. Эти простые меры сокращают риск протечек, деформаций и пожара.

Дымоход и вентиляция идут следующим по значению. Для дровяного котла важна тяга стабильная в широком диапазоне нагрузок, поэтому одновременно с монтажом дымохода устанавливают ревизионные люки и точку измерения тяги. Внутреннюю часть дымохода целесообразно облицовать керамическими или стальными вставками; кирпичные каналы допускаются при условии качественной кладки и утепления. Вентиляционная система должна обеспечивать приток воздуха не только для горения, но и для эксплуатируемых людей — рассчитывайте кратность воздухообмена по объёму котельной.

Гидравлика и разводка требуют внимательного подхода: схемы отопления составляют заранее, с учётом возможной естественной циркуляции и работы с насосом. На магистрали необходимо предусмотреть обратные клапаны, фильтры грубой очистки и байпас с регулятором для защиты котла при отключении электроэнергии. Расположение запорной и регулирующей арматуры должно быть удобным для обслуживания. Прокладывайте трубопроводы с уклоном для удаления воздуха и точками для сливов и промывки.

Безопасность — не декоративный пункт, а обязательный набор устройств. Обязательно устанавливают предохранительный клапан, манометр, расширительный бак и датчик температуры с аварийным отключением подачи топлива. Автоматика должна быть простой и надёжной: базовый контроллер с функциями блокировки при перегреве и при отсутствии тяги — достаточная система для большинства частных котельных. Резервные механизмы отключения и ручные запоры повышают надёжность во время планового обслуживания.

1. Подготовка места: выровнять пол, обеспылить и гидроизолировать поверхность.
2. Фундамент и настил: заливка бетонной плиты с термоизоляцией.
3. Монтаж дымохода: установка модулей, утепление и проверка герметичности.
4. Укладка труб: монтаж коллектора, подводящих и обратных линий с уклоном.
5. Подключение автоматики и приборов безопасности, проверка сигнализации.
6. Пробный прогон: заполнение системы, промывка, опрессовка и первый розжиг под контролем.

Практическая шпаргалка по противопожарным расстояниям и материалам поможет избежать проектных ошибок. В таблице указаны минимально допустимые значения и рекомендуемые материалы; используйте их как опору, а не как замену норм проекта.

Элемент	Минимальное расстояние	Рекомендуемый материал
Котёл до стен из несгораемых материалов	30 см	Сталь, кирпич
Котёл до стен из горючих материалов	1,0 м + экран из негорючего материала	Металлический экран, керамогранит
Дымоход до деревянных конструкций	20–30 см с теплоизоляцией	Нержавеющая сталь с изоляцией
Склад дров — до котла	1,5–2,0 м	Вентилируемый настил, металлическая облицовка

Завершающий этап — пусконаладочные работы и инструкции для владельца. После опрессовки системы фиксируют протоколы, проверяют работу автоматики в разных режимах и обучают хозяев базовым процедурам: правильной закладке топлива, уходу за зольником, распорядку по очистке дымохода и датчиков. Регулярный простой уход продлевает ресурс котла и экономит дрова — это факт, проверенный в реальных котельных.

Нормативы, разрешения и требования к помещению

Перед началом работ оформите проект и получите все необходимые согласования. В проектную документацию включают не только схему котла и разводки, но и расчёт тепловой нагрузки, решения по вентиляции и дымоходу, а также мероприятия по пожарной безопасности. Комплект бумаг обычно проверяют представители муниципалитета и профильных надзорных органов; при отсутствии документов монтаж не допускается.

Ниже приведена шпаргалка по документам, которые чаще всего требуют к моменту приёмки котельной. Этот перечень универсален, но локальные органы могут запрашивать дополнительные справки.

Документ	Назначение	Кто оформляет / выдает
Проектная документация	Описывает схему системы, расчёты и меры безопасности	Проектная организация или инженер
Согласование с пожарным надзором	Подтверждает соответствие противопожарным требованиям	ТПР, МЧС или местный отдел пожарного надзора
Разрешение на ввод/переоборудование	Официальное разрешение на эксплуатацию котельной	Органы местного самоуправления
Акт приемо-сдаточных испытаний	Фиксирует результаты опрессовки и испытаний автоматики	Монтажная или испытательная организация
Электротехническая документация	Схема электропитания, заземление, защиты	Электрик с допуском / энергоснабжающая организация

Требования к помещению продумывают заранее, чтобы проект и реальность совпали. Пол должен выдерживать вес оборудования и запаса топлива, стены — быть отделаны негорючими материалами в зоне вокруг котла, а потолок — обеспечивать свободное устройство дымохода. Важны свободные подходы к котлу для обслуживания, минимальный набор зазоров и удобный путь эвакуации при аварии.

• Вентиляция и приток воздуха организуют отдельно от жилых помещений и рассчитывают исходя из мощности котла.
• Электроснабжение выполняют по отдельной линии с автоматической защитой и надежным заземлением.
• Топливный склад размещают в выделенной зоне; он должен быть вентилируемым и удалённым от основной установки на безопасное расстояние.
• Все элементы, подверженные высокому нагреву, защищают экранами или экранируют негорючими материалами.

Чтобы пройти согласования быстрее, подготовьте пакет заранее и привлеките специалистов с опытом работы именно с твердотопливными котельными. Типовые проекты и положительные экспертизы упрощают проверку. На месте приёмной комиссии демонстрируйте документы в логической последовательности: проект, протоколы испытаний, акты на электричество и пожарную безопасность. Это экономит время и уменьшает вероятность дополнительных замечаний.

Контрольные документы, согласования и проверка соответствия

Собираясь проходить согласования, думайте не просто о наборе бумаг, а о порядке представления информации. Нормативные органы проверяют связность: план, расчёт, акт испытаний и подтверждающие сертификаты должны логически вытекать друг из друга. Когда документы выстроены последовательно, проверка идёт быстрее, а вероятность замечаний снижается.

Ниже — практический список материалов, которые полезно подготовить перед выездной комиссией. Он составлен с учётом реальных запросов инспекторов и снятия наиболее частых претензий.

• схема помещения с размерами и расположением оборудования;
• чертёж трасс дымохода и вентиляции с указанием материалов и теплоизоляции;
• теплотехнический расчёт нагрузки и подбор котла с паспортными данными;
• электрическая схема питания, защита и заземление;
• сертификаты и паспорт на котёл, протоколы заводских испытаний;
• протоколы опрессовки и пусконаладочных испытаний системы отопления;
• план мероприятий по пожарной безопасности и отметки о выполнении защитных работ;
• акты приёмки монтажных работ и журнал ввода в эксплуатацию.

Инспекторы обычно фиксируют несколько типичных замечаний. Вот перечень проблем с краткими рекомендациями по устранению, чтобы заранее подготовиться и сократить время до получения решения о вводе в эксплуатацию.

• Недостаточный приток воздуха. Решение — увеличить площадь приточного канала или предусмотреть воздухозаборник с противопримесной решёткой.
• Несоответствие габаритов проходов и подходов к котлу. Решение — организовать свободные подходы, установить защитные экраны на горючих стенах.
• Неправильная разводка труб без точек слива и промывки. Решение — добавить к системам шаровые краны и аварийные сливы в доступных местах.
• Отсутствие документации на электрооборудование. Решение — подготовить акт испытаний изоляции, схему подключения с номерами автоматов и протоколы проверки УЗО и заземления.

Этап проверки	Критерий контроля	Что представить или исправить
Оценка проекта	Соответствие расчёта заявленной мощности и схем	Пояснительная записка, поэтажные планы, ведомость материалов
Пожарный надзор	Зазоры, экраны, разделка под дымоход	Фотосъёмка зоны установки, протоколы монтажа экранов
Электротехническая часть	Наличие отдельной линии, защита, заземление	Схема питания, протоколы проверки защит и заземления
Функциональные испытания	Герметичность, автоматические отключения, стабильная тяга	Протокол опрессовки, запись испытательного розжига, акты корректирующих работ

Реалистичный график согласований упрощает жизнь всем участникам. Типично проект подготавливают 2–4 недели, согласования и экспертизы занимают от двух до восьми недель в зависимости от региона и загруженности инстанций. На монтаж и пуск отводите ещё одну-две недели с учётом исправления замечаний. Планируйте буфер, это избавит от спешки и позволит показывать инспекторам аккуратный пакет документов.

Наконец, распределите ответственность. За проект отвечает инженер-проектировщик, за монтаж — бригада с актами выполненных работ, за протоколы испытаний — специалист по пусконаладке. Храните копии всех бумаг в бумажном и электронном виде. Такой порядок экономит время при повторных проверках и служит надёжным доказательством соблюдения норм.

Подбор оборудования и комплектующих для дровяной котельной

Выбор комплектующих определяет не только стоимость проекта, но и удобство эксплуатации в следующие десятки лет. Главное правило — подбирать элементы системы в одном климатическом и эксплуатационном контексте: мощность котла, объём теплоаккумулятора, характеристики насосов и автоматики должны работать согласованно. Иначе система будет шуметь, часто требовать ручного вмешательства и экономить топливо плохо.

Котёл. Для дровяной котельной доступны несколько рабочих принципов: традиционная камера сгорания, пиролизные агрегаты и модели с автоматической подачей топлива. Пиролизные котлы дают более высокий КПД и меньший расход дров при условии сухого топлива. Чугунный теплообменник долговечен и устойчив к коррозии, но при транспортировке и установке требует осторожности. Стальные корпуса легче и дешевле, их проще ремонтировать, однако важно выбрать модель с хорошей защитой от коррозии и со стопроцентной возможностью очистки топки и дымохода.

Теплоаккумулятор и гидравлика. Для дровяного котла баффер становится ключевым элементом. Он сглаживает циклы работы, уменьшает расход топлива и повышает комфорт. В частных котельных рекомендован объём бафера в пределах 20–50 литров на кВт номинальной мощности котла, в зависимости от частоты загрузок и желаемого времени автономной работы. Гидравлический разделитель упрощает стыковку нескольких контуров отопления и циркуляционных насосов, а грамотно построенный байпас защищает котёл от перегрева при отключении электроэнергии.

Циркуляционные насосы и запорная арматура. Насосы с плавной регулировкой частоты вращения экономичнее и тише при работе с системой с переменными нагрузками. При выборе учитывайте требуемый расход и напор, а также допустимую температуру среды. На магистралях устанавливают шаровые краны для отсечки, обратные клапаны для предотвращения обратной циркуляции, а также фильтры грубой очистки перед насосами и насосными группами для защиты рабочих колёс от механических примесей.

Автоматика и безопасность. Контроллер для дровяного котла должен поддерживать работу с теплоаккумулятором и иметь сценарий защиты при перегреве. Полезны функции управления приоритизацией контуров и временными профилями. Обязательная часть системы — механизма аварийного сброса тепла, предохранительных клапанов и устройств контроля уровня воды. Вместо полного полагания на электронику стоит предусмотреть механические решения, которые обеспечат безопасное охлаждение при отключении питания.

Дымоход, измерения и обслуживание. Лайнер из нержавеющей стали продлевает срок службы дымохода и облегчает чистку. Важно предусмотреть ревизионные люки в доступных местах и датчики температуры дымовых газов для контроля эффективности горения. Простота доступа к зольнику и чистке теплообменника значительно снижает трудозатраты владельца.

Компонент	Основная задача	Критерии выбора
Котёл	Генерация тепла	Тип горения, материал теплообменника, возможность чистки, сертификация
Теплоаккумулятор	Сглаживание циклов	Объём 20–50 л/кВт, теплоизоляция, штуцера для контроля
Насосы	Циркуляция теплоносителя	Плавная регулировка, соответствие напору и расходу, энергоэффективность
Арматура и фильтры	Обслуживание и защита	Шаровые краны, обратные клапаны, фильтр-сетчатый до насоса
Автоматика	Управление и безопасность	Сценарии зарядки бафера, аварийные алгоритмы, возможность ручного управления
Дымоход	Отвод продуктов сгорания	Нержавеющая вставка, ревизии, датчик температуры, герметичность

При закупке ориентируйтесь на сертифицированные изделия и проверенные сервисные центры. Лучше немного переплатить за удобство обслуживания и наличие запасных частей, чем экономить на деталях и ежедневно тратить время на ручную подстройку системы. Малые вложения на этапе выбора окупаются в длительной стабильной работе и меньшем расходе дров.

Оценка тепловой нагрузки и выбор оптимальной мощности

Оценка тепловой нагрузки — не формальность, а рабочий инструмент. Сначала определяют суммарные потери: через ограждающие конструкции и за счёт вентиляции. Затем переводят результат в требуемую номинальную мощность котла с учётом запасов на самый холодный период и особенностей дровяной технологии — частоты закладки топлива и возможной неравномерности нагрузки.

Для расчёта удобно использовать две взаимодополняющие формулы. Потери через ограждения вычисляют по классической формуле Qt = Σ(U × A × ΔT), где U — коэффициент теплоотдачи стены/окна (Вт/м²·K), A — площадь, ΔT — разность температур. Потери на вентиляцию оценивают по формуле Qv = 0.33 × ACH × V × ΔT, где ACH — кратность обмена воздуха в час, V — объём помещения в м³, 0.33 — упрощённый коэффициент (Вт на м³·K при смене в 1 раз/ч).

Алгоритм расчёта, который удобно применять на практике:

1. Соберите геометрию: площади стен, пола, крыши, окон и объёмы помещений.
2. Подберите ориентировочные U‑значения для каждого элемента (или используйте паспортные данные материалов).
3. Посчитайте Qt по каждому элементу и сложите.
4. Определите кратность вентиляции ACH и вычислите Qv.
5. Сложите Qt и Qv, получите расчетную теплопотерю при заданном ΔT.
6. Добавьте запас на экстремальный холод и на погрешности расчёта — обычно 10–20%.

Если нужен быстрый ориентир, применяют упрощённый метод: умножают полезную площадь на усреднённый показатель потерь на м². Ниже — таблица ориентировочных величин потерь по уровню теплоизоляции. Эти числа служат для предварительной оценки и подлежат уточнению при детальном расчёте.

Уровень теплоизоляции	Типичный диапазон, Вт/м²	Краткая характеристика
Высокий	25–40	Современные утеплённые дома, окна с тройным/двойным остеклением, минимальные мосты холода
Средний	45–70	Обычные индивидуальные дома с утеплением, стандартные стеклопакеты
Низкий	80–120	Старая постройка без качественного утепления, значительные теплопотери через перекрытия и окна

Пример быстрого расчёта. Дом 120 м², средняя теплоизоляция. Берём 60 Вт/м²: 120 × 60 = 7 200 Вт, то есть 7.2 кВт. Добавляем запас 15%: финальная требуемая мощность ≈ 8.3 кВт. Для дровяного котла практично округлить выбор вверх — выбрать модель в диапазоне 9–11 кВт или предусмотреть буферную ёмкость, чтобы снизить частоту закладок.

Важный нюанс — аккумуляция тепла. Ёмкость буфера определяют исходя из желаемого времени автономной работы и допустимого перепада температур в баке. Универсальная зависимость для расчёта объёма бафера V (в литрах) при перепаде ΔT (в К) и требуемой энергии E (кВт·ч): V ≈ (E × 3.6) / (0.004186 × ΔT). Практически это сводится к правилу: для хранения 1 кВт мощности на 1 час при ΔT ≈ 40 К требуется порядка 21,5 литра воды.

Желаемая автономность, ч	Литров на 1 кВт (прибл.)	Комментарий
≈ 21,5	Короткий буфер для сглаживания циклов
6	≈ 129	Подходит, если планируются редкие закладки — несколько раз в сутки
12	≈ 258	Для суточной автономии при стабильном потреблении
24	≈ 516	Большой резерв, уменьшает количество растопок до 1 раза в сутки или реже

При выборе мощности учитывайте не только расчётную теплопотерю, но и особенности дровяных котлов. Ручные котлы с периодической загрузкой плохо переносят постоянную работу на крайне малых мощностях. Это значит: либо выбирайте котёл с возможностью работать в широком диапазоне мощности, либо увеличьте буфер, чтобы котёл работал в более эффективном диапазоне времени. Также учитывайте влажность и качество дров — сырые поленья снижают реальный КПД и увеличивают расход.

И в конце — три практических правила для принятия решения: 1) всегда делайте расчёт по ограждениям и по вентиляции отдельно; 2) закладывайте запас 10–20% и планируйте буфер, а не покупайте котёл «впритык»; 3) думайте о режиме эксплуатации: редкие загрузки требуют большего бафера, частые — более точной автоматики и возможности частичной модуляции мощности.

Монтаж дровяной котельной: выбор места, фундамент и противопожарные расстояния

Выбор места для котельной определяет удобство эксплуатации и безопасность на годы вперёд. Оценивайте доступ к подъездной дороге для подвоза топлива, возможность организовать отдельный вход и пространство для временной разгрузки дров. Помещение должно обеспечивать свободный подход с трёх сторон котла для чистки и ремонтов, а также рациональное размещение дымохода с лежащим маршрутом, минимизирующим количество поворотов и участков с пониженной тягой.

Фундамент проектируют под конкретную конфигурацию оборудования. Для бытового агрегата обычно выполняют монолитную железобетонную плиту толщиной 150–200 мм с армирующей сеткой и подсыпкой из щебня 100–150 мм. В суровых климатах под плитой закладывают слой жесткого утеплителя (экструдированный пенополистирол) 50–100 мм, чтобы снизить влияние морозного пучения. Для тяжёлых котлов либо котлов с большой топкой предусматривают локальную подушку толщиной 300–400 мм и армирование каркасом из арматуры; места крепления котла отмечают заранее, чтобы вывести анкерные болты в проектные отверстия.

Поверхность фундамента закрывают несгораемым покрытием: стальной лист толщиной 3–5 мм с выступом под зольник или керамическая плитка на цементной стяжке. Обязательно выполняют гидроизоляцию сопряжения пола и стен в зоне установки котла. Если котельная устраивается на деревянном перекрытии, под котёл монтируют отдельную огнестойкую площадку с минераловатными прокладками и металлической обшивкой, а деревянные балки экранируют защитными листами и покрывают негорючими материалами.

Противопожарные расстояния корректируют в зависимости от свойств стен и наличия экранов. Экранирующие конструкции позволяют уменьшать зазоры, но их монтаж требует правильной воздушной прослойки и материалов с сертификатом негорючести. Кроме того, порядок монтажа экрана отличается: для металлического экрана нужен зазор для конвекции, который позволяет снизить температуру соседних поверхностей и избежать перегрева.

Объект	Минимальное расстояние, м	Рекомендуемая защита
Котёл до несгораемой стены (бетон, кирпич)	0.25–0.5	Уплотнённое основание, керамическая облицовка по периметру
Котёл до горючей стены (дерево, пластик)	1.0–1.8	Металлический экран с воздушным зазором не менее 50 мм
Дымоход до деревянных конструкций	0.25–0.4	Термоизоляция рукавом из минваты или керамической вставкой
Склад дров до котла	1.5–2.5	Вентилируемый стеллаж, ограниченный зонами безопасности

При устройстве пола важно предусмотреть уклон в сторону сливного или зольного коллектора, а также организовать локальный поддон для защиты от разливов. Все сантехнические и сливные тракты должны быть доступны и иметь запорные краны для быстрого обслуживания. Электропроводку выносят на отдельную линию с УЗО и автоматами, розетки и элементы управления устанавливают вне зоны прямого доступа к нагревающимся поверхностям.

• Проверить геометрию и несущую способность фундамента, сопоставить с размерами котла.
• Проконтролировать покрытие пола на устойчивость к механическим и термическим воздействиям.
• Разметить расположение анкерных болтов и вывести их при отливке фундамента.
• Запланировать маршруты вентиляции и притока воздуха, обеспечить решётки с лёгким доступом для очистки.

Перед приемом работ оформите фотопротоколы стадий: готовый фундамент, уложенные слои гидроизоляции и утепления, монтаж экранов и расположение склада топлива. Это упростит согласование и позволит избежать замечаний при вводе в эксплуатацию. Небольшое внимание к деталям на этапе выбора места и устройства фундамента дает экономию на ремонте и гарантирует спокойную эксплуатацию котельной в будущем.

Дымоход, вентиляция и отвод продуктов горения

Правильный отвод продуктов сгорания — не стихия догадок, а инженерная задача с рядом мелких, но важных решений. Ключевые параметры, которые нужно учесть при проектировании и монтаже: температура дымовых газов на выходе, склонность к образованию конденсата, место прохождения канала через кровлю и стену, влияние ветра и возможность доступа для чистки. Небольшая оплошность в одном узле быстро превращается в потерю тяги, коррозию или риск загазованности помещения.

При выборе внутреннего покрытия канала ориентируйтесь на характер конденсата и температуру газов. Если котёл часто работает на докладке и образуется холодный дым с агрессивными кислотными компонентами, предпочтительнее материал с высокой коррозионной стойкостью. Если температура дымовых газов остаётся высокой, важнее термостойкость и стойкость к абразивному прогоранию. Компромиссы возможны: сендвич-конструкция с теплоизоляцией уменьшит выпадение конденсата в средней части трубы.

Материал внутреннего канала	Плюсы	Минусы	Когда применять
Нержавеющая сталь (класс 316L)	Высокая коррозионная стойкость, гладкая поверхность для чистки	Чувствительна к высокой температуре при недостаточной толщине, дороже	Котлы с влажным дымом, районы с агрессивным конденсатом
Керамические вставки	Устойчивость к высоким температурам, негорючесть	Хрупкость, сложность монтажа и герметизации стыков	Теплые, высокотемпературные установки без частых термоциклов
Сэндвич-труба (двухслойная)	Теплоизоляция, предотвращает охлаждение газов, лёгкий монтаж	Стоимость выше простой трубы, требует качественных проходных узлов	Когда важна стабильная тяга и минимизация конденсата
Кирпичная кладка без вставки	Долговечна при правильной кладке, хорошая теплоёмкость	Пористость, возможны отложения и повышенный риск огненных отложений	Традиционные установки с регулярной чисткой и контролем

При прокладке трассы стремитесь минимизировать количество поворотов: каждый отгиб снижает тягу и увеличивает места оседания сажи. Если повороты неизбежны, используйте плавные радиусы, а не резкие колена. Вертикальные участки следует делать по возможности длиннее, горизонтальные — с уклоном 3–5° в сторону выхода для отвода конденсата. В местах перехода через перекрытия и кровлю монтируйте теплоизоляционные стаканы и гибкие компенсаторы, чтобы исключить термонапряжения и протечки.

Воздушный приток для горения должен поступать напрямую с улицы, не через бытовые помещения. Для небольших котельных типичный диаметр приточного канала — от 100 до 200 мм; выбор делает инженер на основе объёма котельной и мощности котла. Заключительная стадия монтажа — проверка тяги манометром или простым дымом при розжиге: скорость и направление воздуха в канале определяют дальнейшие настройки и необходимость установки дефлектора или механического вентилятора вытяжки.

• Верхняя защита трубы: дефлектор устраняет проветриваемость и снижает риск обратной тяги в ветреную погоду.
• Искрогаситель обязателен при использовании открытой закладки дров в зонах, где возможен выброс тлеющих частиц.
• Фланцы и проходки через кровлю уплотняйте кровельными уплотнителями по типу EPDM или силиконовых манжет, а внешние элементы красьте антикоррозийно.

Обслуживание дымохода — не формальность. Для дровяной установки корректный регламент выглядит так: осмотр перед началом сезона, промежуточная чистка при появлении видимых отложений и уборка по завершении сезона. Частота чисток зависит от влажности дров и интенсивности работы котла: чем суше топливо и меньше цикличность, тем реже накапливается сажа. При появлении запахов из канала или при ухудшении тяги не откладывайте проверку — это может быть началом образования углеродных отложений, которые горят при повышении температуры и представляют особую опасность.

Наконец, учитывайте системные защитные элементы. Датчик тяги и датчик температуры дымовых газов помогут автоматике корректно управлять режимом розжига и блокировать подачу воздуха при обратной тяге. Механический вентилятор должен иметь обратный клапан и защиту от перегрева. Эти меры не заменяют регулярную инспекцию, но существенно повышают оперативный контроль и безопасность работы котельной.

Конструктивные варианты дымоходов, материалы и требования монтажа

Дымоход — это не только труба. Это взаимосвязанная система материалов, опор и проходных узлов, которая должна быть продумана под конкретный котёл и режим работы. Конструктивных решений несколько; каждое отвечает определённым задачам: обеспечить стабильную тягу, минимизировать конденсат, упростить чистку и выдержать внешние нагрузки.

Коаксиальные системы заслуживают внимания при установке настенных котлов. Здесь под одной наружной оболочкой идут два концентричных канала: уходящие газы и приток воздуха. Такой вариант упрощает проход через стену и сводит к минимуму влияние ветра. Монтаж требует точной центровки и герметизации проходной части, а также контроля длины горизонтального участка — производителя нельзя игнорировать.

Гибкие лайнеры дают возможность восстановить тягу в старых кирпичных каналах без полной разборки. Они удобны при реставрации: вставляются внутрь существующего канала и фиксируются бандажами. Нюанс монтажа — ровность опорной поверхности и организация ревизионного входа для чистки. Некачественная фиксация приводит к провисанию и скоплению сажи в изгибах.

Привычные модульные сендвич‑дымоходы удобны для быстрого монтажа и хороши тем, что легко сочетаются с наружными и внутренними трассами. При установке обращают внимание на компенсацию теплового расширения между секциями, на расстояние до горючих конструкций и на прочность креплений к стене или кровле. Высокая наружная температура корпуса требует наличия защитных ограждений, если труба проходит рядом с местами доступа.

Если котёл работает в режимах с возможным выпадением конденсата, важна организация сбора и отвода конденсата. Это не только сифон в нижнем конденсатосборнике, но и проверка герметичности фланцев и стыков. При горизонтальных участках всегда нужен уклон в сторону выхода конденсата и съёмный ревизионный люк в низшей точке трассы.

Проходы через перекрытия и кровлю требуют применения сертифицированных проходных элементов и противопожарных разделок. Они дают необходимую термоизоляцию и упрощают последующую отделку. Для высоких наружных труб дополнительно проектируют анкеровку и опора‑подвесы, чтобы выдержать ветровые нагрузки и предотвратить «гуляние» колонны при штормовом ветре.

Перед пуском обязательна проверка всей трассы: герметичность стыков, отсутствие острых изгибов, адекватность уклонов и работа ревизионных люков. Практикуют тестовый розжиг с наблюдением за поведением канала в разные режимы работы котла: холодный, прогретый, при максимальной и минимальной нагрузке. Это выявляет скрытые дефекты монтажа до ввода в эксплуатацию.

Вариант дымохода	Когда выбирают	Ключевой монтажный нюанс	Особенности обслуживания
Коаксиальный	Настенные и малые котлы, ограниченный вывод через стену	Точная герметизация прохода и контроль длины горизонтального участка	Периодическая проверка уплотнений и состояние наружного наконечника
Сэндвич‑модуль	Новые трассы, требования к изоляции и быстрой сборке	Учет теплового расширения и прочная анкеровка секций	Очистка через ревизионные люки; контроль крепежа
Гибкий лайнер	Ремонт и восстановление старых каналов без демонтажа	Равномерная фиксация, отсутствие провисов и качественная герметизация	Инспекция на прогибы и чистка с доступом к низу канала
Футерованный кирпичный канал	Традиционные проекты, когда важна теплоёмкость	Качественная кладка и организация вставки для ревизии	Регулярная проверка на трещины и удаление отложений
Комбинированный (внешняя колонна + внутренняя футеровка)	Высокие требования к изоляции и коррозионной стойкости	Согласование материалов и корректная стыковка разнородных секций	Сложная диагностика; рекомендуется сервисное обслуживание специалистом

Правильный выбор и аккуратный монтаж дымохода окупаются тише и дольше службы всей котельной. Подгонка под конкретную модель котла и внимательная отделка проходных узлов — вот что обычно отличает надёжную систему от проблемной. Если сомневаетесь в деталях, опирайтесь на требования производителя и на эргономику обслуживания, а не на «универсальные» решения.

Система теплораспределения: радиаторы, тёплые полы и разводка

Проект теплораспределения — это не набор труб и приборов, а живая сеть, которая должна сочетать комфорт, экономичность и простоту обслуживания. Подбирать виды отопительных приборов стоит, исходя не только из эстетики, но и из теплотехнической логики: радиаторы эффективны при быстрой реакции и высокой мощности на малой площади, тёплые полы дают мягкий равномерный фон и снижают требуемую температуру подачи.

Сравнивая быстродействие, удобство и энергоэффективность, важно учитывать режимы работы котла. Радиаторные контуры удобны при частых включениях и переменной теплопотребности; поверхность пола лучше для длительной равномерной отдачи, но медленнее реагирует на управление. Практический приём — комбинировать: радиаторы в помещениях с большими потерями и тёплый пол в зонах с постоянным пребыванием людей.

Схем разводки выбирают по двум базовым принципам: централизованная коллектора с отдельными контурами для каждого помещения или магистральная разводка с последовательными ветвями. Коллекторный вариант упрощает балансировку и зональное управление; магистральный — экономичнее по материалам, но требует тщательной гидравлической проработки, чтобы избежать неравномерного распределения потоков.

Гидравлическая балансировка — ключ к экономии. Для неё применяют балансировочные клапаны, термостатические клапаны на радиаторах и энергоэффективные циркуляционные насосы с частотным регулированием. Контроль по перепаду давлений и по температуре в подаче/обратке позволяет добиться равномерного распределения тепла и снизить излишнюю работу насосов.

Материалы труб и соединений влияют на срок службы и удобство монтажа. На практике чаще используют PEX или PEX-AL-PEX для контуров тёплого пола и металлополимер для магистралей. Обязательно наличие кислородного барьера в трубах, если в системе есть радиаторы и стальные элементы. Теплоизоляция труб по трассе уменьшит потери и предотвратит «горячие точки» в черновых помещениях.

Устройство коллекторной группы требует внимания к узлам регулирования: на входе каждого контура устанавливают расходомер и запорный вентиль, на линии подачи — смешивающий узел с термостатическим клапаном для поддержания заданной температуры контура тёплого пола. Для радиаторных стояков целесообразно предусмотреть шаровые краны и термоголовки на каждом приборе.

Автоматика делает систему «разумной». Локальные комнатные термостаты в связке с сервоприводами на коллекторах обеспечивают индивидуальные графики работы. При подключении погодозависимого регулятора котёл автоматически корректирует температуру подачи, что особенно эффективно при низкотемпературных источниках тепла и при тёплых полах.

Тип отопительного прибора	Ориентировочная температура подачи	Типичный ΔT (подача–обратка)	Преимущество
Панельный радиатор	60–75 °C	10–20 °C	Высокая мощность на малой площади
Чугунный радиатор	70–85 °C	15–25 °C	Тепловая инерция, долговечность
Тёплый пол (плиточные покрытия)	30–45 °C	5–10 °C	Равномерный теплофон, комфорт ног
Тёплый пол (ламинат/паркeт)	35–45 °C	5–8 °C	Низкотемпературный режим, безопасен для напольных покрытий

Перед пуском обязательно провести опрессовку и промывку каждого контура, а затем измерить реальные ΔT на радиаторах и коллекторах при номинальном расходе. После этого выполняют окончательную балансировку и настраивают аварийные параметры автоматики. Эти шаги минимизируют перерасход топлива и гарантируют предсказуемую работу системы в бытовых условиях.

Подбор циркуляционных насосов, расширительных баков и запорной арматуры

При выборе циркуляционного насоса сначала переводят тепловую потребность системы в требуемый расход воды. Удобная и точная формула выглядит так: G, м³/ч = P, кВт / (1,163 × ΔT, °C). Здесь ΔT — желаемый перепад температур между подачей и обраткой. Рассчитайте расход для каждого контура отдельно, затем сложите результаты для общей магистрали. Такой подход показывает реальную нагрузку на насос, а не абстрактные рекомендации по мощности.

Когда известен расход, следующая задача — определить необходимый напор. Его дают суммой потерь давления: трение в трубах, сопротивления фитингов, падения в теплообменнике и запас на запорную арматуру. Для быстрых оценок пользуются эмпирическими диапазонами; для точного подбора проводится гидравлический расчёт через таблицы потерь или программный расчёт. В типичном частном доме значения напора лежат в интервале от 3 до 10 метров воды, но для сложных магистралей и этажных стояков требуемый напор может превышать 12 метров.

Таблица ниже помогает выбрать ориентир по расходу и напору в зависимости от мощности системы. Она не заменяет расчёт, но экономит время при предварительном подборе оборудования.

Тепловая нагрузка, кВт	Ориентировочный расход, м³/ч (ΔT = 20 °C)	Рекомендованный напор, м вод.	Примечание
до 10	≈ 0,43	3–5	Небольшие одноэтажные здания
10–25	0,86–2,15	4–7	Типичный частный дом, 1–2 этажа
25–50	2,15–4,30	6–10	Большой дом или сложная коллекторная сеть
50–100	4,30–8,60	8–15	Многозональная система, несколько котлов

При практике монтажа обращайте внимание на три простых, но работающих правила. Первое, насос устанавливают на подаче либо в байпасе в соответствии с рекомендациями производителя, чтобы исключить кавитацию. Второе, подводящие патрубки делают максимально короткими и с плавными переходами, чтобы снижать турбулентность. Третье, перед насосом ставят сетчатый фильтр с краном для промывки, а за ним — запорную арматуру для возможности быстрого отсоединения при ремонте.

Выбор расширительного бака определяют по общему объёму воды в системе и по амплитуде температурного повышения. Для черновой оценки достаточно руководствоваться практическими таблицами: небольшой одноэтажный дом со сточным объёмом воды до 200 литров обычно требует бака 18–24 литра, дом с объёмом 300–500 литров — 35–80 литров. Эти величины учитывают частые режимы нагрева до 40–50 °C. Для точного определения размера лучше заказать расчёт у сервисного инженера, который учтёт стартовое давление сети и допустимую рабочую предельную величину.

Ключевые параметры при установке расширительного бака: преднадув (pre-charge), расположение и монтаж. Предварительное давление в мембране выставляют равным давлению заполнения системы в самом высоком участке, плюс или минус небольшая поправка. Бак закрепляют вертикально, если конструкция это допускает, рядом с группой безопасности и слива; между баком и трубой ставят запорный кран и контрольный вентиль для проверки давления в мембране.

Запорная арматура выполняет не только функцию перекрытия. Она организует зону для обслуживания, изоляции неисправных контуров и тонкой отладки гидравлики. В обязательном наборе присутствуют шаровые краны на входе и выходе каждого насоса, обратный клапан в магистрали байпаса, фильтр-грязеуловитель перед циркулятором и балансировочные регулирующие клапаны на ответвлениях. При проектировании располагайте краны так, чтобы обеспечить возможность промывки и опрессовки отдельных участков без полной разборки системы.

Наконец, не забывайте о виброизолирующих элементах и электробезопасности. Насос ставят на гибкие подводки и резиновые прокладки, это снижает шум и защищает крепления. Электропитание выводят в отдельную группу с автоматическим выключателем и защитой от перегрузки; насосы с трехскоростным или частотно-регулируемым управлением подключают через рекомендованные производителем контроллеры. Регулярная проверка давления бака и состояния фильтра экономит время и предотвращает аварии значительно эффективнее, чем редкие капитальные ремонты.

Монтаж дровяной котельной: устройство склада топлива и организация подачи

Правильная организация склада дров — половина успеха в экономичной эксплуатации котельной. Начните с продуманной площадки: ровный, приподнятый настил из бруса или деревянных поддонов сохраняет температуру корневой зоны и предотвращает загнивание. Поверхность пригодится с прочной подсыпкой и не будет служить кладбищем для влаги — важно, чтобы воздух свободно циркулировал под штабелем.

Стелить дрова следует так, чтобы образовывались «ветровые» каналы между рядами. Это ускоряет просушку и уменьшает риск плесени. Не кладите свежеспиленные бревна в центральную часть штабеля; сначала пусть сушатся в один-два слоя на открытом воздухе, затем переносите в основной склад. Разделяйте свежую и сухую древесину, применяя принцип FIFO — сначала используйте те поленья, которые лежат дольше.

Контроль влажности обязателен. Глубинный влагомер подскажет, когда поленья готовы к топке: для эффективного горения целевой показатель — около 18–22 процентов. Храните прибор под рукой и измеряйте влажность при каждой закладке; это экономит и дрова, и время, потому что сухие поленья дают больше тепла и меньше нагара на теплообменнике.

Продуманная логистика подачи топлива существенно снижает трудозатраты. Для котельных с ручной загрузкой достаточно удобного подъезда и площадки рядом с котлом. В больших или полуавтоматизированных системах применяют шнековые или ленточные транспортеры, приёмные бункеры и питатели с дозирующим механизмом. Выбирая способ подачи, ориентируйтесь не на наибольшую автоматику, а на баланс между стоимостью, надёжностью и удобством обслуживания.

Сравнение способов подачи топлива

Метод	Примерная производительность	Плюсы	Минусы
Ручная загрузка	до нескольких м³/смена	низкая стоимость, простота ремонта	трудоёмко, требует постоянного присутствия оператора
Шнек (автоподача)	постоянная дозировка, ~м³/час	равномерная подача, удобство автоматизации	чувствителен к крупным фрагментам, требует обслуживания
Ленточный конвейер	высокая, при механическом загрузочном устройстве	подходит для крупного объёма, устойчив к форме дров	более дорогой, требует точной установки
Гравитационная подача (воронка)	сезонная, зависит от объёма бункера	простая конструкция, минимальные подвижные части	не всегда подходит для крупных поленьев, риск застревания

Безопасность при подаче топлива — не формальность. Все механизмы должны иметь защитные кожухи и аварийные выключатели, место загрузки — освещённым и свободным от скользких поверхностей. Продумайте пути эвакуации при заполненном складе; организуйте минимум два доступа к зоне склада, чтобы разгрузка и подведение топлива не создавали узких и опасных мест.

Небольшая автоматика значительно упрощает учёт запасов. Простые датчики уровня в приёмных бункерах и контрольные метки на стеллажах позволяют заранее планировать заготовку дров и минимизировать лишние закупки. Закладывайте систему учёта на этапе планировки склада — это окупается снижением простоев и более ровным расходом топлива в отопительном сезоне.

Безопасность: датчики, автоматика и аварийные системы

В котельной на дровах автоматизация и аварийные системы проектируются так, чтобы при первой же критической ситуации алгоритм управления взял ответственность на себя. Простая логика «включил — выключил» недостаточна. Контроллеры должны оценивать сразу несколько параметров и действовать по приоритетам: защитить теплообменник, предотвратить задымление помещения, сохранить теплоноситель от закипания и предупредить о возгорании в топочной зоне.

Ключевые элементы нередко комбинируют: датчики уровня в аккумуляторе, датчики концентрации угарного газа, инфракрасные или ультрафиолетовые пламени, датчики потока воды на подаче, герметичные сенсоры конденсата в дымоходе и датчики температуры в ключевых точках. При выборе оборудования руководствуются не только точностью, но и живучестью: промышленные датчики с защитой IP и автоматическим самопроверочным циклом выдерживают суровые условия топки. Там, где это оправдано, ставят дублирующие приборы: один измеряет, второй подтверждает.

Электропитание системы важно продумать заранее. Для минимизации рисков применяют двухцепную схему — основная линия и резервный источник. Резерв может быть простым инвертором с аккумулятором или автоматическим включением дизельного генератора. Контроллеры и исполнительные механизмы проектируют с «фейловым» состоянием: при исчезновении питания заслонки ложатся в безопасное положение, насосы переходят на гравитационную циркуляцию, а вентилятор останавливается, исключая принудительное вдув топлива.

Надёжные аварийные сценарии включают набор механических и гидравлических решений, которые работают независимо от электроники. Примеры: термостатические байпасы, реализующие отвод избыточного тепла в теплоотводящую секцию; обратные клапаны, препятствующие обратной циркуляции; самосбрасывающие заслонки, которые закрывают подачу воздуха при чрезмерном нагреве. Такой «пассивный» уровень защиты защищает систему до момента, когда автоматика восстановит нормальную работу или приедет оператор.

Мониторинг и оповещение делают работу безопаснее и быстрее реагируемой. Непрерывная запись параметров в лог-файл, отправка уведомлений по SMS или в мобильное приложение, световые и звуковые сигнализаторы на месте — всё это сокращает время реакции. Кроме того, удобнее устранять неисправности, если контроллер хранит историю события и значение каждого триггера; это экономит время сервисной бригады и уменьшает простой котельной.

• Ежедневный минимум: визуальная проверка герметичности, отсутствие перегрева наружных поверхностей, контроль индикаторов состояния.
• Еженедельный минимум: тест аварийных выключателей и проверка связи контроллера с удалённым мониторингом.
• Ежемесячный минимум: функциональный тест датчиков качества воздуха и датчика уровня; проверка работы байпасов и клапанов.
• Ежегодно: полная комплексная поверка и калибровка приборов, проверка электрических соединений под нагрузкой.

Датчик	Назначение	Расположение	Рекомендованная проверка
Датчик CO	Контроль загазованности помещения и дымовых путей	Котельная на уровне дыхания оператора; рядом с дверью	Функциональная проверка 1 раз в месяц, калибровка 1 раз в год
Сенсор потока	Подтверждение циркуляции теплоносителя	На подающем патрубке после насоса	Тестирование при каждом запуске системы, замена через 5 лет
Инфракрасный датчик пламени	Мгновенное обнаружение потери устойчивого горения	В проекции топочной камеры с безопасным удалением	Ежемесячная проверка сигнала, ежегодная поверка в сервисе
Датчик уровня в баффере	Избежание работы котла «всухую» и контроль заряда	На боковой стенке аккумулятора, доступ для обслуживания	Проверка герметичности и показаний ежемесячно
Температурные зонды	Контроль по ключевым точкам: подача, обратка, дымовые газы	В муфтах патрубков и в дымоходе	Проверка абсолютной точности раз в год

Наконец, важный практический момент: при вводе котельной в эксплуатацию отрабатывают сценарии отказа, а не только штатную работу. На стенде отживают случаи обрыва связи, пропадания питания, блокировки заслонки и утечки теплоносителя. Только после отработки таких сценариев и документирования процедур допускают котельную к самостоятельной эксплуатации.

Типовые аварийные сценарии и алгоритмы автоматического отключения

Аварии в дровяной котельной развиваются быстро, поэтому логика автоматики должна быть простой, предсказуемой и проверенной. Типичные ситуации — перегрев теплообменника, потеря циркуляции, обратная тяга или задымление, возгорание в дымоходе, заклинивание механизма подачи топлива, отказ датчиков и исчезновение питания. Для каждого сценария важно иметь чёткий алгоритм перехода в безопасное состояние и последовательность действий для восстановления работы.

При перегреве в топке или в подающем патрубке алгоритм ставит на первое место сброс избытка энергии и защиту людей. Срабатывает температурный порог с временной фильтрацией, затем выполняются следующие шаги:

1. остановка подачи топлива и блокировка механических питателей;
2. закрытие шибера подачи воздуха или принудительное снижение тяги;
3. открытие пути разгрузки тепла — заряд теплоаккумулятора или подача в дренаж через сбросной контур;
4. включение аварийного циркуляционного режима: запуск резервного насоса или обеспечение гравитационной циркуляции;
5. аварийная сигнализация и запись событий в журнал с отметкой времени и значений датчиков;
6. блокировка автоматического розжига до ручной проверки и подтверждения оператора.

Падение расхода теплоносителя — частая причина перегрева и кавитации насосов. Алгоритм реагирования на потерю потока базируется на показаниях датчика расхода и перепаде температуры между подачей и обраткой. При фиксированном снижении потока система выполняет:

• однократную попытку рестарта насоса с учётом паузы для охлаждения;
• переключение на резервный циркулятор при наличии дублирования;
• открытие байпаса для пропуска жидкости через котёл и предотвращения локального кипения;
• уведомление оператора и включение пошаговой диагностики насосной группы.

Сценарий обратной тяги или задымления котельной требует мгновенных мер по защите людей и предотвращению дальнейшего поступления продуктов горения внутрь помещения. При срабатывании датчика концентрации CO или при фиксировании отрицательного давления алгоритм должен:

• незамедлительно прекратить подачу топлива;
• закрыть автоматические заслонки, предотвращая подсос угарного газа в помещение;
• включить приточно-вытяжную вентиляцию в режиме безопасности для скорейшего удаления газов;
• подать звуковой и световой сигнал для эвакуации и отправить уведомление на мобильный телефон ответственного лица;
• не допускать повторного запуска до устранения причины и измерения концентраций в зоне.

При возгорании в дымоходе алгоритм не должен пытаться «потушить» пламя механическими средствами внутри котла. Правильные действия выглядят так:

• полная блокировка подачи топлива и воздуха;
• уведомление пожарной охраны и оповещение персонала;
• поддержание работы вытяжной вентиляции на безопасном удалении, если это рекомендовано документами производителя и пожарными правилами;
• проведение внешнего контроля дымохода и ревизии специалистами перед возобновлением эксплуатации.

В случае пропадания электропитания автоматика должна перейти в «механическое» состояние, обеспечивающее безопасность до восстановления питания. Желательно предусмотреть батарейный резерв для контроллера и связи. При полном обесточивании реализуют такие меры:

• восстановление естественной циркуляции через температурно-зависимый байпас или термосифонную схему;
• пассивный сброс избыточного давления через мембранный предохранительный клапан;
• автоматическая регистрация факта обесточивания и отправка сообщения при появлении связи.

Несколько инженерных принципов, которые повышают надёжность алгоритмов. Во-первых, применяйте «дебаунс» для всех критических входов: одиночные всплески значений не должны приводить к немедленным аварийным действиям. Во-вторых, используйте дублирование ключевых датчиков и логику «2 из 3» для решения о срабатывании. В-третьих, внедряйте этапы предупреждений: мягкая тревога до жёсткой блокировки даёт шанс на вмешательство без остановки системы. И наконец, документируйте все алгоритмы и регулярно проводите тренировочные срабатывания, фиксируя результаты и корректируя тайминги по реальным условиям.

Энергоэффективность и экономичность эксплуатации

Эффективность дровяной котельной — это не только характеристики самого аппарата. Важнее то, как вы управляете системой и какое топливо используете. Маленькие, но последовательные изменения в режиме работы и обслуживании дают заметную экономию топлива и снижают износ оборудования.

Начните с учёта. Без точных данных трудно понять, где лежат потери. Установите счётчик расхода топлива или ведите простой журнал: количество закладок, вес или объём дров, длительность горения и расход воды в системе. Через сезон вы увидите закономерности и сможете сравнить реальные цифры с расчётами. На их основе проще принимать решения о корректировке режимов и планировании запаса дров.

Управление горением — следующий шаг. Классический приём для экономии: обеспечить интенсивную, горячую фазу горения и затем поддерживать отдачу через теплоаккумулятор, а не пытаться долго тлеть при низкой тяге. Контроль температуры в топке и в трубе помогает держать процесс в оптимальном диапазоне. Если дым слишком холодный и содержит запах гари, значит часть энергии уходит в конденсат, а не в систему. Это дорого.

• Стабильный приток воздуха и правильная подача вторичного воздуха улучшают дожиг смолистых паров. Результат — меньше сажи и выше тепловая отдача.
• Избегайте закладки сырого или крупного неровного топлива. Однородные по размеру сухие поленья горят лучше и чище.
• Инвестируйте в термометры на подаче и в дымоходе. Это недорого, но даёт оперативную обратную связь для управления розжигом и загрузками.

Изолируйте сеть и уменьшите потери на трассах. Хорошая теплоизоляция труб и качественная обшивка теплоаккумулятора возвращают вложения быстрым уменьшением расхода дров. Параллельно подумайте о зонировании. Отдельные контуры с термостатами и сервоприводами позволяют отключать отопление в неиспользуемых помещениях и не греть лишние кубометры воздуха.

Цена топлива, руб/м³ (прибл.)	Энергия топлива, кВт·ч/м³ (прибл.)	КПД котла, %	Цена 1 кВт·ч, руб (примерно)
2 000	60	1.67
2 000	2 000	80	1.25
4 000	2 000	60	3.33
4 000	2 000	80	2.50

Таблица упрощённая и служит для наглядности. Здесь использована приближённая величина энергоёмкости сухой древесины, указанная как 2 000 кВт·ч на кубометр. При других исходных значениях расчёт нужно скорректировать. Главное, что показывает таблица: повышение КПД даже на десять-двадцать процентов заметно снижает стоимость тепла.

Наконец, рассчитайте экономику изменений. Простая сводка затрат и ожидаемой экономии помогает понять сроки окупаемости: утепление труб и бака, покупка датчиков или коллектора для зонирования, улучшение топки. Если инвестиция окупается за один-два отопительных сезона, решение однозначно разумно. Планируйте небольшие улучшения поэтапно, проверяйте результат измерениями и не верьте обещаниям без цифр.

Настройки управления и режимы работы для снижения расхода дров

Точные настройки управления влияют на расход дров не меньше, чем качество топлива. Нужна не магия, а системный подход: минимизировать число розжигов, обеспечить полный дожиг газов и избежать длительной работы котла в низкоэффективном режиме. Ниже — практические установки и сценарии, которые можно применить большинству бытовых дровяных котлов с буфером и современной автоматикой.

Первый принцип — работать в «горячих» циклах и аккумулировать тепло. Установите целевую температуру накопителя так, чтобы котёл мог полностью разгореться при закладке. Для пиролизных и традиционных моделей оптимальный верх буфера обычно находится в диапазоне 70–85 °C, его достижение должно завершать фазу интенсивного горения. После зарядки переключайте систему на раздачу тепла с буфера, а не на поддержание низкого тления в котле.

• Задайте минимальное время работы котла при одной загрузке, например 60–90 минут, чтобы исключить частые краткие растопки.
• Настройте интервал блокировки повторного розжига в автоматике, чтобы не разрешать повторный старт в течение 10–30 минут после остановки.
• Используйте логическую привязку: заряд буфера — разрешить повторный розжиг только при падении температуры бафера ниже заданного минимума.

Второй принцип — защита от конденсата и повышение КПД. Для большинства нерекуперативных дровяных котлов не допускайте возврата холодной воды в теплообменник. Практическая рекомендация: минимальная температура обратки 55–60 °C, если производитель не указывает иное. Для поддержания этой температуры применяют термостатический байпас или насос с логикой прогрева обратки. Благодаря этому снижается образование смолистых отложений и улучшается долговечность, что тоже экономит дрова в перспективе.

Третий принцип — управление подачей воздуха и скоростью вентилятора. Автоматика должна обеспечивать быструю фазу избытка воздуха при розжиге и более точную модуляцию во время основного горения. Если в контроллере есть ПИД-регулятор по температуре дымовых газов или по кислороду, начните с консервативных настроек: малая пропорция интегрального звена и умеренное усиление, чтобы избежать стычек и колебаний. Плавная модуляция уменьшает просадку тяги и обеспечивает более полный дожиг.

Ниже приведена рекомендованная сводка типовых параметров для настроек автоматики в разных режимах. Эти значения служат ориентиром, их следует корректировать под конкретную модель котла и климат.

Режим	Темп. подачи, °C	Цель бафера, °C	Мин. темп. обратки, °C	Поведение вентилятора	Гистерезис, °C
Розжиг	85–95	быстро набрать	не критично	максимальная скорость до разгора	±2–3
Номинальная работа	70–80	70–85	55–60	модуляция для стабильного дымохода	±5–8
Экономичный ночной	45–55	поддержание тепла	45–50	низкая скорость, поддержка тяги	±6–10
Защита от перегрева	—	не допускать >90–95	—	аварийное закрытие подачи топлива и открытие отводящего контура	—

Четвёртый принцип — гидравлические и насосные сценарии. Настройте задержку включения основного циркуляционного насоса на 1–3 минуты после старта котла, чтобы не гнать холодную воду через горячий теплообменник. Задайте минимальное время работы насоса, например 8–12 минут, во избежание мелких циклов. Байпас с термостатическим клапаном должен оставаться в рабочем состоянии до достижения целевой обратки.

Пятый принцип — погодозависимое управление и временные профили. Подключите датчик наружной температуры и настройте кривую отопления. Это позволит снизить температуру подачи в тёплую погоду и избежать лишнего расхода дров. Параллельно используйте суточные таймеры: ночью и в часы отсутствия людей понижайте уставки на 2–4 °C. Малые корректировки дают значительное снижение расхода без потери комфорта.

В завершение: фиксируйте изменения и измеряйте результат. Меняйте одну настройку за раз, записывайте расход дров и температурные профили. Только так выявится, что действительно экономит топливо в вашем конкретном доме и с вашим котлом.

Порядок монтажных работ: последовательность от фундамента до пуска

Планируют работы по порядку, исходя из логики строительства и доступности узлов. Сначала организуют площадку: временные проходы, склад материалов, электроразводку для инструментов и место для сбора отходов. Параллельно согласовывают график поставок тяжёлого оборудования, чтобы подъёмники и грузчики не мешали одновременно сантехникам и электрикам. Такой подход сокращает простои и снижает риск повреждений при переноске котла и модулей дымохода.

Фундамент и монтажная платформа выполняются под контроль геодезии. Проверяют горизонтальность площадки и расположение анкерных болтов, сверяют отметки с проектной осью котла и коллектора. После набора проектной прочности бетона проверяют соответствие размеров отверстий для теплоизоляционных вставок, выводов дымохода и проходов трубопроводов. Любые отклонения фиксируют в журнале и устраняют до установки тяжёлой техники.

Установка самого котла и крупной арматуры делится на этапы с проверкой сопряжений: сначала крепят корпус на анкерные болты, затем подводят магистральные патрубки, после этого монтируют теплоаккумулятор и гидравлический разделитель. На каждом соединении делают предварительную притирку и временную герметизацию, чтобы тесты на опрессовку проводились на чистых стыках. Крепежи затягивают по шагам, с поверкой моментов и контрольных зачеков.

Прокладка трубопроводов и подключение приборов безопасности выполняются в логической последовательности, позволяющей промывать систему без демонтажа оборудования. Сначала устанавливают фильтры и запорную арматуру, потом насосы и ручные байпасы, далее — расширительный бак и группа безопасности. Электрический контур подключают после гидрооборудования, но к нему заранее подводят линии питания и маркируют кабели для упрощения пусконаладки.

Перед заполнением системы проводят сухую проверку автоматики и датчиков, смотрят программы контроллера, проверяют питание и логические сценарии. Затем выполняют промывку магистралей, опрессовку на рабочее давление с фиксацией в протоколе, и только после успешного результата приступают к пробному розжигу. Первый запуск проводят в присутствии ответственных инженера-проекта и представителя организации, выдавшей разрешение, если это требуется регламентом.

Этап	Ориентировочное время	Контрольный показатель	Ответственный
Подготовка площадки и логистика	1–2 дня	Дорожки, склад, электроразводка	Прораб
Фундамент и настил	3–7 дней (включая набор прочности)	Горизонтальность, анкерные отметки	Монтажник/геодезист
Установка котла и арматуры	1–3 дня	Совпадение осей, затяжка болтов	Монтажная бригада
Гидравлические подключения и насадки	2–4 дня	Герметичность фланцев, фильтры на месте	Сантехник
Электрика и автоматика	1–2 дня	Схема проверена, питание и защитa	Электрик/инженер по АСУ
Пусконаладка и испытания	1–2 дня	Протокол опрессовки, работа в штатных режимах	Пусконаладчик
Обучение владельца и передача документов	0.5–1 день	Передан паспорт, инструкции, журналы	Сервисный инженер

Заключительный этап — оформление актов и инструкция для владельца. В протоколы заносят измерения давления, температуры, показания датчиков и фотофиксацию ключевых узлов. Владельцу дают распечатки настроек автоматики и краткий регламент обслуживания на сезон. Это уменьшает количество обращений в сервис и ускоряет восстановление работы при мелких неполадках.

Небольшая рекомендация напоследок: при планировании оставьте буфер времени на неожиданные согласования и корректировки. Неприятные задержки чаще происходят из-за мелочей — неправильного фитинга, несоответствия крана или отсутствия мелких прокладок. Проактивная проверка комплектов и заранее подготовленные дополнительные материалы сокращают простои и делают ввод котельной в строй гораздо спокойнее.

Монтаж дровяной котельной: приёмка, пусконаладка и испытания

Первый этап приёмки проводится в спокойном темпе и по заранее подготовленной методике. Важно пройтись по узлам не вскользь, а с инструментами: открыть все ревизии дымохода, проверить состояние уплотнений фланцев, осмотреть крепления и опоры. Для каждого узла фиксируют видимые дефекты и фотографируют их с привязкой к ревизионному номеру. Такой фотопротокол потом прикладывают к вводу в эксплуатацию и используют при гарантийных обращениях.

Далее проводится последовательная серия испытаний, чтобы убедиться в работе системы в реальных условиях нагрузки. Начиная с гидравлической опрессовки, проверяют стабильность давления в течение не менее часа при температуре, близкой к рабочей. Затем выполняют пробный прогон с постепенной нарастающей загрузкой котла, фиксируя поведение температуры подачи и обратки, показания датчиков и реакцию насосов. Особое внимание уделяют переходным процессам, когда автоматика перестраивается с режимов розжига на номинальную работу.

Практические тесты включают измерение параметров горения и теплового КПД. Специальный анализатор дымовых газов позволяет определить концентрацию O2 и CO, температуру газов и уровень сажи. На основании этих данных корректируют подачу воздуха, положение заслонок и характеристики вентилятора. В идеале получают минимальный CO при стабильном остаточном кислороде и температуре дымовых газов, соответствующей паспорту котла.

Для обнаружения скрытых дефектов полезно применять специальные приборы. Тепловизионная съёмка выявляет неравномерности изоляции бафера и теплопотери по трассе. Ультразвуковой детектор течи помогает найти подсосы воздуха или места протечек на фланцах до появления видимых следов. Измерение уровня шума у корпуса и вибрации на насосных опорах выявляет неоптимальные режимы работы и позволяет оперативно переключать насосы на иную частоту или перенастраивать крепления.

• Контрольные операции при приёмке: визуальный осмотр и фотопротокол, проверка уплотнений, ревизионная чистка дымохода.
• Функциональные испытания: опрессовка, поэтапный розжиг, регистрация переходных процессов и устойчивость автоматики.
• Инструментальные замеры: анализ горения, тепловизионная проверка, акустика и вибромониторинг.

Параметр	Контрольное значение	Допустимое отклонение
Давление опрессовки	1,5 × рабочее (не менее 1,0 бар)	±0,05 бар в час
Температура подачи при номинале	Значение по проекту (±5 °C)	±5 °C
CO в дымовых газах	< 100 ppm (в зависимости от типа котла)	не превышать нормативов производителя
Тяга в дымоходе	0,05–0,15 кПа (в зависимости от конструкции)	±0,02 кПа
Уровень шума у корпуса	< 70 dB(A) на 1 м	±3 dB(A)

После успешного завершения замеров оформляют протокол пусконаладки. Документ содержит перечень проведённых испытаний, исходные показания приборов, отклонения и принятые корректирующие действия. В протоколе указывают серийные номера ключевых приборов, даты калибровок используемых средств измерения и подписи ответственных специалистов. Наличие такого протокола ускоряет ввод котельной в эксплуатацию и служит основой для гарантийных обязательств.

Завершающий этап — обучение персонала и передача эксплуатационной документации. Практическая тренировка включает демонстрацию процедуры растопки, отработку аварийных сценариев и чтение показаний приборов. Владельцу вручают чек-лист ежедневных и ежемесячных действий, график планового обслуживания и контакты сервисного инженера. Этот минимум подготовки снижает риск неправильной эксплуатации и продлевает срок службы оборудования.

Контрольные замеры, протоколы испытаний и документы для эксплуатации

Контрольные замеры дают однозначный ответ на вопрос: работает ли котельная как задумано. Они проводят не ради отчёта, а чтобы выявить слабые места до ввода в эксплуатацию. Последовательность такова: проверяют механическую целостность и герметичность, затем гидравлику системы, после этого — параметры горения и дымохода, в конце — электрическую часть и систему безопасности. Каждый этап фиксируют отдельным протоколом с перечнем приборов и подписей ответственных лиц.

Для объективности используют профессиональные приборы и их поверочные свидетельства. В типовый набор входят манометр высокого диапазона, расходомер или виткомер для насосных линий, газоанализатор для CO и O2, тепловизор, анемометр для замеров тяги, влагомер для топлива и универсальный мультиметр с токовыми клещами. Перед выездом на пусковая бригада сверяет даты поверок и фотокопии сертификатов, а в протоколе указывает серию и заводской номер использованных приборов.

Чёткие точки контроля и что в них смотрят:

• магистральные соединения и фланцы — герметичность при рабочном давлении, отсутствие следов разрыва и коррозии;
• насосная группа — соответствие расхода расчёту, отсутствие кавитации, стабильность напора при разных режимах;
• теплоаккумулятор — целостность изоляции, отсутствие утечек, правильность уровня и заполнения;
• дымовые газы — температура, содержание CO и O2, стабильность тяги в разных погодных условиях;
• электроснабжение и защитные устройства — соответствие схемы, работоспособность УЗО и автоматов, наличие заземления и его проверка.

Структура протокола должна быть одинаковой у всех проверок. Это ускоряет анализ и сокращает число замечаний при приёмке. Ниже представлена рекомендуемая форма протокола: поля, которые обязательно заполняют на месте.

Поле протокола	Краткое содержание
Объект и адрес	Точное наименование котельной и адрес установки
Дата и время	Момент начала и окончания отдельных измерений
Испытание	Тип: гидравлика, горение, электротехника, вентиляция и т. п.
Оборудование	Марка и серийный номер котла, насосов, дымохода
Приборы измерения	Наименование, заводской номер, дата поверки
Результаты	Измеренные значения с указанием единиц
Норматив / допустимое значение	Ссылка на проект, паспорт или регламент
Отклонения и замечания	Короткое описание проблемы и приоритет её устранения
Корректирующие действия	Меры, кто и в какие сроки их выполнит
Подписи	Монтажник, пусконаладчик, представитель заказчика
Приложения	Фото, логи приборов, сканы сертификатов

После проверки составляют сводный акт приёмки. Он объединяет все протоколы, указывает окончательные решения и фиксирует дату устранения замечаний. Повторные замеры проводят только по тем позициям, в которых были замечания, и к акту приёмки прикладывают протоколы повторных испытаний.

Документы хранятся в двух плоскостях. Папка с подлинниками остаётся у владельца и у монтажной организации до закрытия гарантийного срока. Электронный архив копируется в облако и организуется по простой логике: год / объект / тип испытания. Такой порядок уменьшает время поиска нужного протокола в случае рекламаций или инспекции.

Наконец, перед вводом в эксплуатацию оформляют короткий акт обучения владельца. В нём перечислены базовые проверки, которые нужно выполнять регулярно, и указаны контакты сервиса. Подписанный акт становится частью эксплуатационной документации и обязательным приложением к пакету приёмных протоколов.

План регулярного обслуживания и типичные неисправности

Надёжная работа котельной зависит от регулярного и продуманного ухода. Лучше представить обслуживание как набор небольших операций, выполняемых по графику, а не редкую генеральную уборку. Если вести журнал и отмечать параметры систем, многие неисправности выявляются до того, как перерастут в серьёзную поломку.

Практический подход — разбить задачи на короткие циклы и назначить ответственных. Пример организации работ: ежедневный визуальный контроль, еженедельная проверка рабочих узлов, ежемесячная инспекция с измерениями и сезонная подготовка перед началом отопительного периода. При этом важно фиксировать конкретные параметры: показания манометра, температуры в подаче и обратке, расход насоса, уровень в расширительном баке. Эти цифры пригодятся для анализа тренда и быстрого обнаружения отклонений.

Ниже приведён ориентировочный перечень задач по циклам; формулировки короткие, чтобы их можно было перенести в бумажный или электронный чек-лист и отмечать галочками.

• Ежедневно: осмотреть котёл и топку, удалить золу при необходимости, убедиться в отсутствии течей.
• Еженедельно: проверить натяжение и состояние гибких подводок, осмотреть фильтры и прочистить сетку грязеуловителя.
• Ежемесячно: замерить перепад температур подача/обратка, проверить работу автоматики и связь контроллера с удалённым мониторингом.
• Сезонно, перед стартом отопления: очистить дымоход, проверить анкерные крепления, провести промывку системы и коррекцию химсостава воды.
• Раз в год: поверка и калибровка датчиков, сервисная проверка насосов и теплообменника профессионалом.

Полезно держать в котельной минимальный набор расходников и инструментов. Таблица ниже помогает быстро оценить, какие запчасти чаще всего решают большинство мелких поломок и позволяют избежать простоя до приезда мастера.

Наименование	Назначение	Рекомендуемое количество
Манометр с отсечным краном	Контроль давления и замена при выходе из строя штатного прибора
Запасной циркуляционный насос (или ремкомплект)	Быстрая замена при падении тока или шуме насоса	1 комплект
Набор уплотнений и прокладок фланцев	Устранение течей на стыках	комплект
Сетка-фильтр для грубой очистки	Быстрая замена при засоре	1–2
Элементы автоматики: предохранительный клапан, датчик температуры	Замена испытываемых узлов без ожидания заказа	по 1
Инструменты: ключи, набор отверток, насос для промывки	Обслуживание и экстренные работы	полный набор

При появлении неисправности важно действовать по алгоритму, а не пробовать всё подряд. Вот краткий диагностический план для самых распространённых симптомов. Сначала делаем простые проверки, затем, если проблема не ушла, привлекаем специалистов.

1. Шум и вибрация насоса. Проверить сетку грязеуловителя и наличие воздуха в системе. Если проблема не снимается, отключить насос и оценить электрическую часть, затем заменить ремкомплект или насос.
2. Падение давления. Осмотреть видимые соединения на подтёки, проверить предохранительный клапан, снять показания манометра. Если утечей нет, выполнить опрессовку и обработать результаты.
3. Нарушение тяги. Осмотреть наружную часть дымохода, проверить наличие отложений, замерить тягу анемометром. При признаках засора очистить канал и проверить состояние уплотнений дымоходной вставки.
4. Увеличенный расход топлива при стабильных нагрузках. Сравнить текущие показания температур и давления с архивом; замерить влажность дров и состояние теплообменника на наличие сажевых отложений.
5. Нестабильная работа автоматики. Проверить питание контроллера, целостность кабельных соединений и корректность показаний датчиков, сделать программный перезапуск с логом событий.

Если после выполнения базовых действий проблема сохраняется, лучше остановить попытки ремонта своими силами и вызвать сервис. Самостоятельный демонтаж сложных узлов часто приводит к потере гарантии и к удорожанию последующего ремонта.

Записи и протоколы — ключевой элемент профилактики. Храните журнал с минимальным набором данных: дата, время, короткое описание проверки, числовые показания, имя исполнителя. Анализируя тренды, вы увидите начало критического поведения задолго до аварии. За год такого учёта большинство серьёзных отказов удаётся предупредить.

Оценка затрат, составление сметы и варианты экономии

При подготовке сметы важно сразу отделить капитальные расходы от эксплуатационных. Капитал нужен на покупку и монтаж оборудования, второго по значимости — на подготовку помещения и дымохода. Эксплуатационные затраты приходятся на дрова, электричество для насосов и обслуживание. Формируя смету, закладывайте резерв 10–15% на непредвиденные работы и комплектующие — в реальных проектах именно мелочи чаще всего увеличивают счёт.

Для практического планирования полезно иметь разбивку по ключевым статьям и ориентировочные суммы. Ниже приведён пример ценовой сводки; он не универсален, но помогает задать порядок величин и прикинуть реальную окупаемость инвестиций.

Статья затрат	Примерная стоимость, руб.	Комментарий по роли в экономии
Котёл дровяной (пиролизный или стальной)	Качество котла напрямую влияет на КПД и объём сажи; вложение оправдано
Дымоход и проходы через кровлю	35 000	Правильная трасса уменьшает потери тепла и снижает риск обратной тяги
Бафферный накопитель и гидравлика	70 000	Уменьшает число растопок, увеличивая эффективность системы
Трубопроводы, радиаторы и теплые полы	50 000	Изоляция и грамотная разводка сокращают теплопотери
Автоматика, датчики и безопасность	40 000	Позволяет оптимизировать режимы и снижает расход топлива
Фундамент, настил и противопожарная защита	25 000	Защищает конструкцию, предотвращает допзатраты на ремонты
Склад дров, логистика и инструменты	15 000	Правильное хранение повышает полезную теплоту топлива
Пусконаладка, измерения и проект	20 000	Профессиональная пусконаладка сокращает расход и гарантирует безопасную эксплуатацию
Итого ориентировочно	375 000

Чтобы понять срок окупаемости, переведите экономию топлива в деньги. Допустим, дом в среднем потребляет дров на 60 000 руб. в год. Если внедрённый баффер, автоматика и утепление вместе дают сокращение расхода на 35–40% — экономия составит примерно 21–24 тысяч рублей в год. При таких цифрах простая окупаемость вложений порядка 15–18 лет. Это реальный порядок; детали зависят от цен на дрова и интенсивности отопительного сезона.

При составлении сметы ищите точки, где небольшие вложения дают заметный эффект. Практичные варианты экономии с быстрой окупаемостью:

• теплоизоляция трубопроводов и бафера — экономия на потерях 5–10% при минимальных расходах;
• установка бафера вместо увеличения мощности котла — позволяет уменьшить число закладок и повысить КПД;
• модулируемые насосы с частотным приводом — сокращают потребление электроэнергии и снижают шум;
• качественные сухие дрова и контроль влажности — точечная мера с высоким эффектом для снижения расхода;
• погодозависимое управление и зональное регулирование — уменьшает подачу тепла в неполно загруженные зоны.

В смете учитывайте не только материальные расходы, но и стоимость времени: удобство эксплуатации сокращает число обращений в сервис и связанные с этим расходы. При выборе поставщиков требуйте прозрачные коммерческие предложения с расшифровкой работ и материалов. Это позволит сравнить не просто цену, а экономическую выгоду каждого решения.

Наконец, оформите в смете перечень «малых улучшений» с оценкой окупаемости. Такие пункты — термоизоляция коллектора, установка термостатических головок, первичный контроль влажности дров — не требуют больших затрат, но заметно улучшают экономику. Добавьте их как опции; часто именно они ускоряют возврат вложений и делают котельную действительно дешёвой в эксплуатации.

Примеры реализованных проектов и практические рекомендации специалистов

Ниже — несколько кратких, но конкретных примеров реализованных проектов и практические выводы, которые инженеры сделали на их основе. Каждый кейс — это не абстрактная теория, а сочетание реального монтажа, замеров на отладке и дальнейшей эксплуатации. В описаниях выделены ключевые решения и моментальные эффекты, чтобы вы могли перенять подходы без лишней теории.

Кейс 1. Загородный дом, 180 м². Установлен дровяной пиролизный котёл средней мощности, баффер интегрирован в контур, приток воздуха выведен наружу через отдельную шахту. Результат: уменьшение числа закладок в пиковый день вдвое, заметное снижение образования копоти в теплообменнике. Главный вывод монтажников: при ограниченном доступе к дымоходу экономия времени на ежегодной очистке бывает важнее сверхточной теплоизоляции трассы — проще иметь удобный ревизионный люк и подход к трубе.

Кейс 2. Сельская школа с системой отопления на дровах. Решение включало крупноформатный буфер и автоматизацию насосной группы. Благодаря чёткому логированию температур удалось выровнять распределение тепла по классам и снизить расход топлива за сезон. Практическая рекомендация техников: при обслуживании общественных объектов документируйте смены персонала и стандартизируйте процедуру растопки — это сразу уменьшит ошибки эксплуатации и аварийные вызовы.

Кейс 3. Небольшая мастерская, автономное отопление. Проект столкнулся с частыми проблемами тяги из-за ветровой нагрузки. Решение: установка дефлектора и лёгкая корректировка вертикальной части дымохода. Итог — устойчивая тяга и стабильное горение; побочный эффект — уменьшение запахов в рабочем помещении. Совет мастеров: перед окончательной фиксацией трассы выполните якорную проверку поведения тяги при ветре, чтобы потом не переделывать дорогостоящие узлы.

Объект	Мощность котла	Ключевое решение	Измеренный эффект в эксплуатации
Загородный дом 180 м²	≈ 15 кВт	Баффер, наружный приток, ревизионный люк в дымоходе	Снижение числа закладок — в 2 раза
Школа (теплые классы)	≈ 30 кВт	Буфер + автоматизация насосов, логирование температуры	Более равномерный теплофонд, экономия топлива
Мастерская	≈ 12 кВт	Дефлектор и увеличение вертикальной части дымохода	Устойчивость тяги, снижение задымлённости
Коттедж с ручной загрузкой	≈ 9 кВт	Оптимизация склада дров и обучение владельца	Повышение КПД за счёт сухого топлива

Короткие практические рекомендации от специалистов, проверенные на объектах:

• фотографируйте и нумеруйте критичные узлы при монтаже — это ускоряет поиск неисправностей и пригодится для сервисных визитов;
• используйте влагомер для контроля качества дров на каждой поставке; это самый быстрый способ снизить образование сажи;
• делайте простой журнал закладок и температур — после двух сезонов данных вы увидите, какие настройки автоматики действительно работают;
• обозначьте и промаркируйте краны и вентили цветом — в аварийной ситуации это экономит минуты, а иногда и деньги;
• при проектировании дымохода учитывайте возможную установку дефлектора изначально — проще сделать монтаж сразу, чем переделывать трассу;
• включите обучение конечного пользователя в смету проекта, это сокращает число сервисных вызовов и призвано продлить ресурс оборудования.

Частые ошибки на практике и способы их быстрого исправления:

• недостаточная ревизионная доступность дымохода — исправляется вставкой люка и организацией подхода;
• склад дров, который не вентилируется — решение простое: приподнять штабель и сделать зазоры между рядами;
• отсутствие простого журнала эксплуатации — заведите бумажную тетрадь у котла или простую таблицу в облаке, это даст быстрый эффект в управлении.

В завершение: реальные проекты учат быстрее любых теорий. Сфокусируйтесь на удобстве обслуживания, плотной организации склада топлива и прозрачной документации. Эти простые меры чаще всего приносят заметный эффект без больших вложений.

Монтаж дровяной котельной

• Водоснабжение дома
  • Водоснабжение дачи от колодца
• Котельная дома
• Отопление дома
  • Монтаж отопления
    • Отопление теплый пол
  • Отопление дома 100 м²
  • Отопление дома 150 м²
  • Отопление дома 200 м²
  • Отопление дома 250 м²
  • Установка отопления дачи

1. Отопление дома — это важный аспект в создании комфортного и уютного жилья. В России, с её суровыми зимами, вопрос отопления…

2. Отопление дома играет важную роль в создании комфортных условий проживания. В России, где климатические условия могут быть суровыми, особенно важно…

3. Монтаж отопления — это комплекс работ, направленных на установку и настройку систем отопления в жилых и коммерческих зданиях. Процесс монтажа…

4. Котельная дома — это важный элемент системы отопления, который обеспечивает подачу тепла в жилые и коммерческие помещения. Правильное проектирование и…

5. Водоснабжение дома является одной из ключевых составляющих комфортного и безопасного проживания. В условиях современного мира, когда экологическая ситуация становится все…

6. Установка систем водоснабжения в современных условиях требует комплексного подхода и значительных финансовых вложений. В первую очередь, необходимо учитывать технические характеристики…

7. Отопление дома – это одна из ключевых составляющих комфортного проживания в холодное время года. Современные системы отопления позволяют не только…

8. Монтаж отопления является важным этапом в строительстве любого дома. От правильного выполнения этих работ зависит не только комфорт проживания, но…

9. Отопление и водоснабжение являются важными аспектами в создании комфортных условий проживания в жилых и коммерческих зданиях. Современные технологии позволяют не…

10. Водопровод на даче из колодца — это самый надежный и практичный вариант дачного водопровода. В этом случае, основным преимуществом водопроводной…

11. В отопительный сезон повышаются цены практически на все, особенно на отопительное оборудование. Отопление в холодное время года занимает основную часть…

12. Прокладка теплотрассы в крупных городах России становится все более востребованной услугой. Это связано с ростом населения и необходимостью обеспечения теплом…

13. Строительство мини котельной для частного дома становится все более популярным решением среди владельцев недвижимости. Такой подход позволяет не только существенно…

14. Большинство жителей больших городов мечтают приобрести дачу за пределами города, на которой можно отдохнуть от повседневной суеты. Однако, для комфортного…

15. Стационарное водоснабжение — это система, предназначенная для постоянного обеспечения водой объектов, находящихся вдали от централизованных водопроводных сетей. Она включает в…
